Потопяемите помпи за дълбоки кладенци A5QJ на нашата компания са предназначени за извличане на подпочвени води от дълбочина кладенци, както и проекти за водовземане от реки, резервоари и канали. Широко прилаган при напояване на земеделски земи, битово водоснабдяване за хора и добитък в планинските райони, също така е достъпно за отводняване в градовете, фабрики, железопътни линии, мини и строителни обекти.
1.Интегрирана структура на двигателя и помпата, потопяема подводна работа с висока безопасност и надеждност.
2. Няма специални изисквания за корпус на кладенец; издигащата се тръба трябва само да издържа на съответното работно налягане.
3. Лесна инсталация, експлоатация и поддръжка, заемане на малка площ; не е необходима конструкция на помпата.
4. Компактна структура и ниска консумация на суровини.
| Елемент | Спецификация |
| Тип помпа | Вертикална дълбока потопяема помпа |
| Структура | Многостъпална центробежна помпа |
| Тип двигател | Трифазен асинхронен потопяем двигател |
| Номинално напрежение | 380V / 660V |
| Честота | 50Hz |
| Диапазон на потока | Персонализирано |
| Обхват на главата | До 900м |
| Тип инсталация | Вертикален монтаж |
| Метод на охлаждане | Пълно с вода охлаждане на двигателя |
| Средна температура | ≤20 ℃ |
| PH диапазон | 6,5–8,5 |
| Съдържание на твърди частици | ≤0,01% |
1,3-фазно AC захранване: 50Hz честота, номинално напрежение 380V или 660V (допустим толеранс ±5%).
1. Съдържание на твърди частици по маса ≤ 0,01%.
2.PH стойността на изпомпваната течност варира от 6,5 до 8,5.
3. Средна температура ≤ 20 ℃.

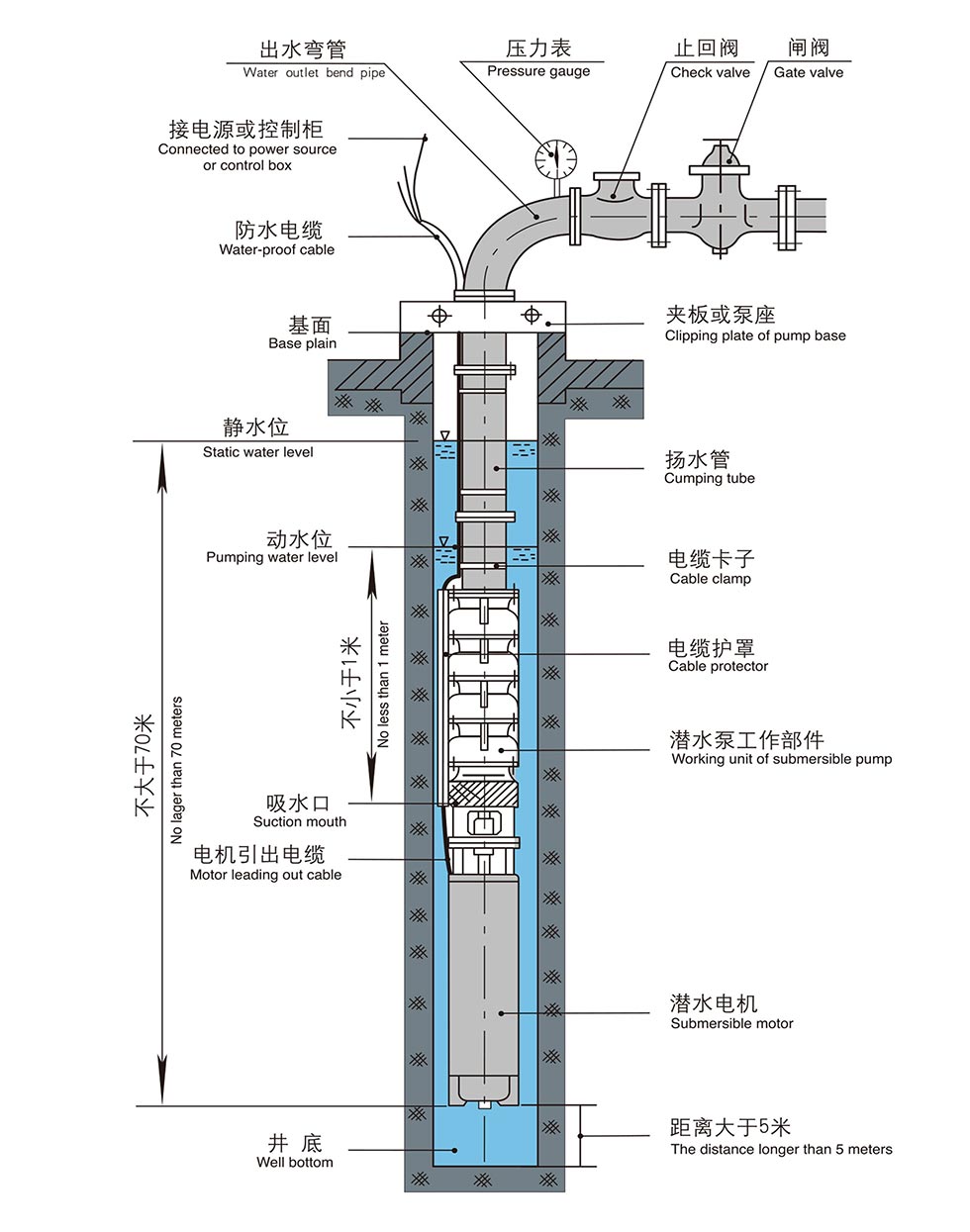

4. Входът на потопяемата помпа за дълбок кладенец за напояване трябва да бъде най-малко 1 m под динамичното водно ниво; максималната дълбочина на потапяне е 70 м под статично водно ниво; дъното на помпата поддържа минимум 1 м разстояние от дъното на кладенеца.
5.Прав корпус на кладенец с гладка вътрешна стена и без изместване на корпуса.

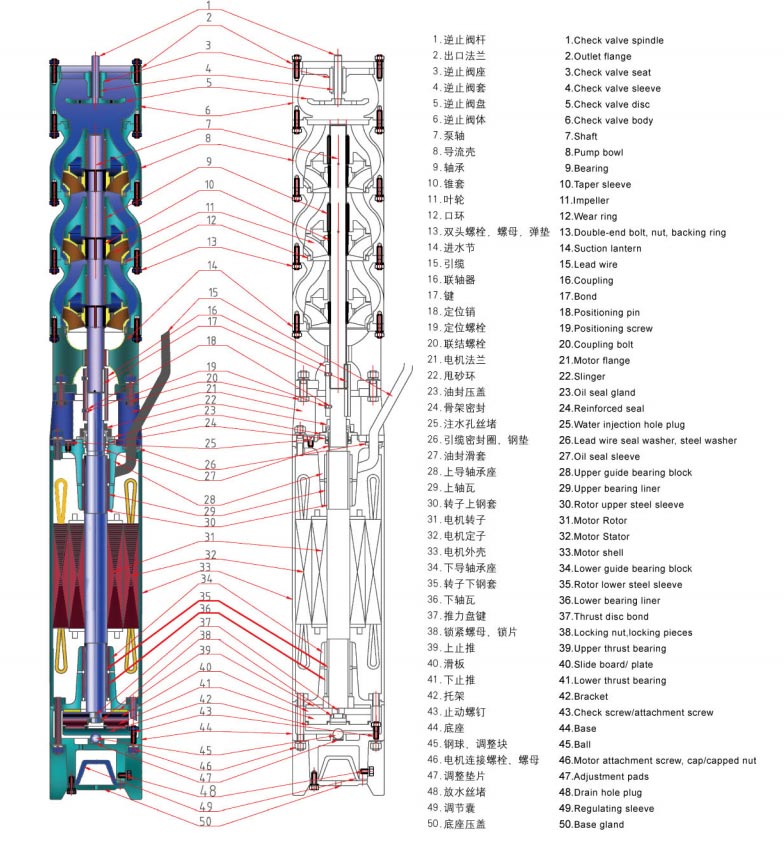

1. Потопяемата помпа за дълбоки кладенци за напояване се състои от потопяем 3-фазен асинхронен двигател и тяло на помпата. Моторът е директно свързан с горната помпа. Надеждно уплътнение на вала, монтирано на горния вал на двигателя, предотвратява кръстосано изтичане между вътрешната вода за охлаждане на двигателя и изпомпваната среда, осигурявайки дългосрочна стабилна работа.
2. Помпата е едносмукателна многостъпална вертикална центробежен тип; съответстващият двигател е напълнен с вода мокър вертикален тип потопяем асинхронен двигател, свързан чрез съединител тип варел.
3. Намотката на двигателя използва PE водоустойчив магнитен проводник с найлонова обвивка; двигателната кухина се пълни с чиста прясна вода.
4. Водосмазаните с вода лагери се използват за двигателя. Аксиалният лагер в дъното на двигателя е двупосочен аксиален тяга от помпата. Версията с висока глава оборудва никел-съдържащи медни ветрилообразни натискащи подложки, съчетани с вносни Плъзгащи плочи Phylos за аксиално натоварване.
5. Допълнителен аксиален лагерен компонент е монтиран между помпата и двигателя при моделите с високо повдигане, максимална глава нагоре до 900м.
1. Напълнете кухината на двигателя с чиста прясна вода преди стартиране; източете цялата вътрешна вода за зимно съхранение, за да избегнете напукване от замръзване.
2. Редовно тествайте изолационното съпротивление на модула, стойността не трябва да е по-ниска от 0,5 MΩ.
3.Стандартен гаранционен срок: 1 година при нормална работа.
Пример: QJ80-100-37
| Код | Смисъл |
| Q | Потопяем тип |
| J | Приложение за дълбоки кладенци |
| 80 | Номинален дебит: 80 m³/h |
| 100 | Номинален напор: 100 m |
| 37 | Мощност на двигателя: 37 kW |
Преди да изберат модел помпа, клиентите трябва да потвърдят следната информация:
Определете необходимата водна мощност според площта за напояване и потреблението на вода.
Изчислете необходимата височина на повдигане, включително:
• Дълбочина на кладенеца
• Вертикално разстояние на повдигане
• Загуба на налягане в тръбопровода
• Изисквания за водно налягане в терминала
Изберете диаметър на помпата, подходящ за съществуващия корпус на кладенеца.
Потвърдете напрежението, честотата и наличния електрически капацитет.
Проверете температурата на водата, стойността на PH и съдържанието на твърди частици.
Предоставянето на тези параметри помага да се гарантира, че избраната помпа осигурява очакваната производителност.
| Феномени на повреда | Причини | Решения |
| Главата е недостъпна, няма вода, която може да се абсорбира или недостатъчно изпускане на вода. | 1. Динамично спадане на нивото на водата под разрешените мин. динамично водно ниво; 2. Счупване на повдигащата тръба става; 3.Реверсивно въртене на мотора; 4.Намаляване на напрежението; 5. Блокирана вода вход; 6. Повреден съединител. |
1. Увеличете степента на помпата и повдигащата тръба, за да увеличите дълбочината на кладенеца; 2.Ремонт на счупване; 3.Сменете проводника конектор; 4.Проверете напрежението; 5.Вход за вода за измиване; 6.Сменете съединителя. |
| Моторът не работи при стартиране, с бръмчене. | 1.Захващане на лагера; 2.Монофазен ход на двигателя. |
1. Преглед и ремонт на повредени части; 2.Проверете свързващия проводник и открийте повреда на фазата. |
| Прекалено голяма люлка на показалеца на амперметъра | 1. Динамично падане на нивото на водата до абсорбционния вход; 2. Динамично спадане на водното ниво под допустимото мин. динамично водно ниво; |
1.Намалете изтичането на вода и увеличете дълбочината на потапяне. |
| Силни вибрации на уреда | 1. Шпинделът на помпата е огънат; 2. Износването на лагерната част на модула е твърде голямо; 3. Твърде интензивен дросел; 4. Повреден съединител. |
1. Калибриране на шпиндела; 2.Сменете лагера; 3. Увеличете шибърния клапан; 4.Сменете съединителя. |
| Спад в потока | 1. Износване на пръстена за носене; 2.Блокиран вход за вода; 3. Теч на фугата между асансьорните тръби или черупки. |
1. Ремонт или подмяна на износени части; 2. Вход за вода за измиване; 3.Проверете свързващата част. |
| Внезапно намаляване на изолационното съпротивление | 1. Лошо качество на конектора на кабела на двигателя; 2. Повредена изолация на окабеляването на ротатора на двигателя; 3. Носени кабел. |
1. Свържете отново кабелния конектор; 2.Ремонт на кабелите на двигателя; 3. Поправете щети. |
| Увеличаване на консумацията на енергия (индикацията на амперметъра надвишава номиналната стойност) |
1.Износено лагерно работно колело; 2. Вътрешен контакт на двигателя след износване на лагера; 3.Абразия между работното колело и черупката. |
1. Проверка и ремонт на помпата; 2. Проверка и ремонт на мотора; 3. Контролирайте потока и проверете тягата на двигателя лагер. |
Потопяемата помпа за дълбоки кладенци се използва главно за извличане на подпочвени води от дълбоки кладенци и подаване на вода за напояване, домашна употреба, индустриални приложения и други проекти за пренос на вода.
да Серията ATQJ е предназначена за напояване на земеделски земи, спринклерни системи, напояване на оранжерии и други приложения за селскостопанско водоснабдяване.
Клиентите трябва да предоставят:
• Необходим дебит
• Глава на помпата
• Дълбочина на кладенеца
• Диаметър на кладенеца
• Информация за водоизточника
• Изисквания за захранване
да Помпата AOTE може да персонализира параметрите на помпата, включително дебит, напор, мощност на двигателя, напрежение и материали според изисквания на проекта.
Допустимата дълбочина на монтаж зависи от избрания модел и условията на работа. Моделите с висока глава могат да постигнат повдигащи глави до 900 метра.
Препоръчват се редовни проверки на съпротивлението на изолацията, състоянието на кабела, работния ток и изхода на вода стабилна производителност.
AOTE се специализира в производството на помпи в продължение на много години, предоставяйки потопяеми помпи за дълбоки кладенци за селскостопански, индустриални и общински приложения. С опитни инженерни способности и гъвкаво производство процеси, ние поддържаме стандартни модели, както и персонализирани помпени решения за различни проекти за водоснабдяване.
