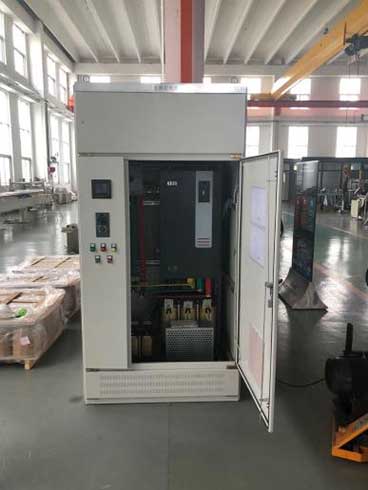

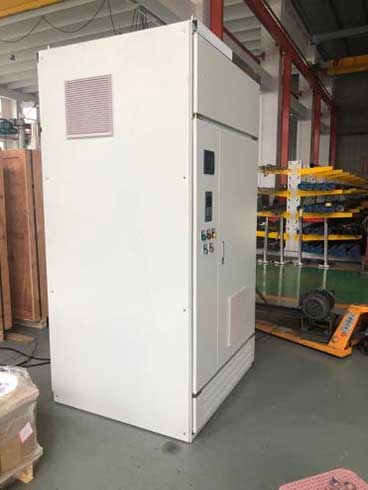

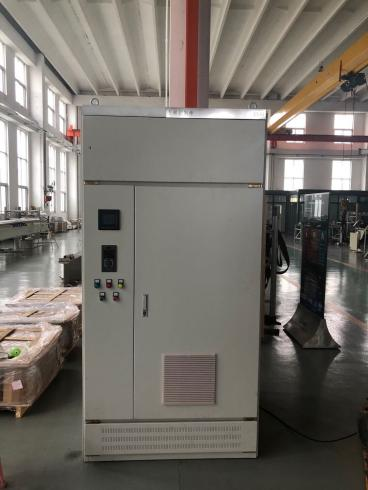

TheЕлектрически контролен шкафе специално устройство, което контролира пускането и спирането на електрическата потопяема помпа (ESP), наблюдава и записва нейното работно състояние и автоматично изпълнява защита при изключване на захранването, когато възникнат необичайни условия по време на работа. Понастоящем често се използват четири вида контролни шкафове: контролни шкафове с мощност и честота, контролни шкафове с плавен старт, контролни шкафове с променлива честота за ниско напрежение и шкафове за управление с променлива честота със средно напрежение.
Международен стандарт: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Национален стандарт: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Индустриален стандарт: API RP 11S1, API 14F
Корпоративен стандарт: AT-ST-013
Защита на захранващото напрежение
Защита от трифазен ток
Защита от претоварване
Защита от недостатъчно натоварване
Защита от ниско напрежение
Отложен старт
Забавено изключване
Текущ запис
| Модел и спецификация | Номинален ток (A) | Номинално напрежение (V) | A (ширина) × B (дълбочина) × H (височина) |
| клас 1.2kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| клас 2,5kV | 50、80、100、120、150 | 2500 | 600×630×1700 |
| клас 3kV | 50、80、100、120、150 | 3000 | 600×630×1700 |
| клас 3.6kV | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Модел и спецификация | Номинален ток (A) | Номинално напрежение (V) | A (ширина) × B (дълбочина) × H (височина) |
| клас 1.2kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| клас 2.3kV | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Надморска височина：≤2000m
● Околна температура: -30℃/-22℉ — +50℃/122℉
● Относителна влажност: ≤85%
● Без запалими и експлозивни вещества, газове, корозивни за изолацията, и проводящ прах
●Инсталирани на места без силни вибрации, с вертикален наклон ≤ 5°
| не | Име на параметъра | данни |
| 1 | Номинално входно напрежение | 380 V – 480 V±10%, 3P 380 V – 480 V ±10%, 3-фазен |
| 2 | Номинална входна честота | 50Hz±10% |
| 3 | Изходна честота | 0 - 120 Hz, регулируема |
| 4 | Разделителна способност на изходната честота | 0,01 Hz |
| 5 | Контрол на захранващото напрежение | AC220V |
| 6 | Номинална изходна мощност | 110 kW–630kW |
| 7 | Номинален изходен ток | 215A–1188A |
| 8 | Диапазон на изходното напрежение | 0 - Входно напрежение |
| 9 | Тип токоизправител | 6 - импулсен диоден токоизправител |
| 10 | Тип инверторен транзистор | IGBT |
| 11 | Външен комуникационен интерфейс | RS485, RS232 |
| 12 | Модел на външна комуникация | Кабел |
| 13 | Защитна функция | Претоварване, недостатъчно натоварване, късо съединение, загуба на фаза, прегряване |
| 14 | Метод на охлаждане | Принудително въздушно охлаждане |
| 15 | Фактор на входната мощност | 0.98 |
| 16 | Ефективност | >98% |
| 17 | Изходен филтър | Синусоида |
| 18 | Номинален работен цикъл | Непрекъснато |
| 19 | Степен на IP / степен на защита | IP23 |
| 20 | Капацитет на претоварване | 150% номинален въртящ момент, продължителност 60 s |
| 21 | Работна околна температура | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Температура на съхранение/транспортиране | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажност на околната среда | ≤95% (при +20 ℃), без кондензация |
| 24 | Надморска височина на монтаж | ≤1000m， необходимо е намаляване на номиналните стойности, ако бъдат превишени |
| 25 | Хармоничен компонент на входната страна | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Хармонично съдържание на входната страна | <5% |
| 27 | Контролен режим | Многоточков V/F, вектор V/F |
| 28 | Режим на окабеляване на входа и изхода | Отгоре навътре и отгоре навън, отдолу навътре и отдолу навън |
| не | Име на параметъра | данни |
| 1 | Номинално входно напрежение | 380 V – 690 V ±10%, 3-фазен |
| 2 | Номинална входна честота | 50Hz±10% |
| 3 | Изходна честота | 0 - 120 Hz, регулируема |
| 4 | Разделителна способност на изходната честота | 0,01 Hz |
| 5 | Контрол на захранващото напрежение | AC 220 V |
| 6 | Номинална изходна мощност | 110 kW–900 kW |
| 7 | Номинален изходен ток | 202 A–1535 A |
| 8 | Диапазон на изходното напрежение | 0 - Входно напрежение |
| 9 | Тип токоизправител | IGBT |
| 10 | Тип инверторен транзистор | IGBT |
| 11 | Външен комуникационен интерфейс | RS485, RS232 |
| 12 | Режим на външна комуникация | Оптични влакна |
| 13 | Защитна функция | Претоварване, недостатъчно натоварване, късо съединение, загуба на фаза, свръхтемпература |
| 14 | Метод на охлаждане | Принудително въздушно охлаждане |
| 15 | Фактор на входната мощност | 0.98 |
| 16 | Ефективност | >98% |
| 17 | Изходен филтър | Синусоида |
| 18 | Номинален работен цикъл | Непрекъснато |
| 19 | Степен на IP / степен на защита | IP23 |
| 20 | Капацитет на претоварване | 150% номинален въртящ момент, продължителност 60 s |
| 21 | Работна околна температура | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Температура на съхранение/транспортиране | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажност на околната среда | ≤95% (при +20 ℃), без кондензация |
| 24 | Надморска височина на монтаж | ≤1000 m; необходимо е намаление, ако е превишено |
| 25 | Хармоничен компонент на входната страна | 4% |
| 26 | Хармонично съдържание на входната страна | <5% |
| 27 | Контролен режим | Многоточков V/F, вектор V/F |
| 28 | Режим на окабеляване на входа и изхода | Отгоре навътре и отгоре навън, отдолу навътре и отдолу навън |
| не | Име на параметъра | данни |
| 1 | Номинално входно напрежение | 0,6 KV -2,6 KV±10% |
| 2 | Номинална входна честота | 50 Hz ± 10% |
| 3 | Изходна честота | 0 - 120 Hz, регулируема |
| 4 | Разделителна способност на изходната честота | 0,01 Hz |
| 5 | Контрол на захранващото напрежение | AC 220 V |
| 6 | Номинален капацитет | 45 kVA–300kVA |
| 7 | Метод на охлаждане | Принудително въздушно охлаждане |
| 8 | Фактор на входната мощност | Над 0,98 при >20% натоварване |
| 9 | Номинален работен цикъл | Непрекъснато |
| 10 | Степен на IP / степен на защита | IP20 |
| 11 | Капацитет на претоварване | 120% за 1 час, 150% за 1 минута |
| 12 | Работна околна температура | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Температура на съхранение/транспортиране | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Влажност на околната среда | ≤90% (при +20 ℃), без кондензация |
| 15 | Надморска височина на монтаж | ≤1000 m; необходимо е намаление, ако е превишено |
●Надморска височина не повече от 1000 м; необходимо е намаляване на мощността, ако надморската височина надвишава 1000 m.
● Работна температура на околната среда: -5 ℃ до +40 ℃, средна дневна температура не надвишава +35 ℃, промяна на температурата на околната среда не по-голяма от 5 ℃/ч. Ако температурата на околната среда надвишава допустимия диапазон, трябва да се оборудва подходящо климатично оборудване.
●Максимална относителна влажност на околния въздух: ≤ 90% (при 20 ℃); ≤ 50% при +40 ℃.
● Фундаментът на инсталацията не трябва да бъде подложен на силни вибрации и удари, с вертикален наклон не повече от 5%.
●Работната среда не трябва да съдържа електропроводим или експлозивен прах и газове или пари, които разяждат металите или увреждат изолацията.
●Продължителните колебания на напрежението на захранването с променлив ток не трябва да надвишават ±10% от номиналната стойност.
● Диапазон на честотни колебания на променливотоковата електрическа мрежа: 45 Hz–55 Hz, като скоростта на промяна на честотата не надвишава ±1% за секунда.
●За вътрешна употреба само при добра вентилация; свободните пространства над и около устройството трябва да бъдат ≥ 700 mm.
●Оборудван със защити, включително пренапрежение, ниско напрежение, свръхток, загуба на фаза и късо съединение.
●Оборудван с LED дисплей за показване на изходен ток, напрежение, честота и др.
●Системните параметри могат да се задават чрез клавиатурата.
●Може да работи както в режим на променлива честота, така и в режим на честота на мощността.
●При работа с променлива честота работният режим може да бъде ръчен или автоматичен.
●Началното време и работната честота могат да бъдат зададени произволно.
Q1: За какво оборудване се използва главно електрическият контролен шкаф с променлива скорост?
A1: Този контролен шкаф за задвижване с променлива скорост е специално поддържащо оборудване за всички видове потопяеми помпи, като високотемпературни помпи, помпи за дълбоки кладенци и речни помпи. Той се вписва в проекти за доставка на вода от нефтени находища, водоснабдяване с дълбоки кладенци и проекти за прием на речна вода.
Q2: Какви са основните предимства на управлението на честотното преобразуване в сравнение с традиционното управление с фиксирана скорост?
A2: В сравнение с традиционните кутии за управление с фиксирана скорост,Електрически контролен шкаф с променлива скоростможе да регулира свободно скоростта на помпата според нуждите. Спестява повече енергия, намалява износването на оборудването с плавен старт и има пълна защита на безопасността, което прави работата на помпата по-стабилна, безопасна и енергоспестяваща.
В3: Може ли този контролен шкаф да се адаптира към тежки работни среди на открито?
A3: Да. Този електрически контролен шкаф използва запечатана индустриална обвивка и висококачествени вътрешни части. Той е прахоустойчив, водоустойчив и против смущения и може да работи стабилно във влажна, прашна и външна среда за проекти за нефтени находища, кладенци и речни води.

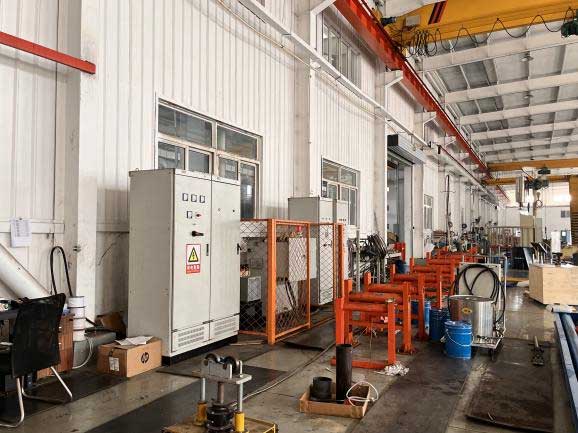

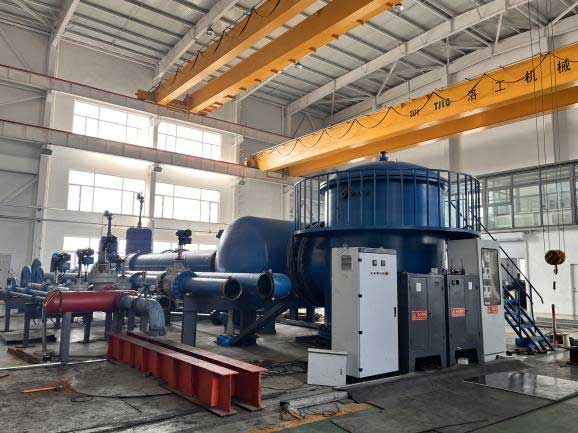

Ние следваме строг контрол на качеството за всеки електрически контролен шкаф с променлива скорост. За разлика от обикновената инспекция на една част, всички наши шкафове са тествани със съвпадащи комплекти потопяеми помпи преди доставката. Всяко оборудване преминава пълен тест за работа, тест за регулиране на скоростта и тест за симулация на натоварване. Този истински тест за съвпадение на помпата осигурява перфектна координация между шкафа и помпата. Всички продукти се доставят само след преминаване на пълния тест за съответствие, за да се гарантира стабилна и надеждна работа на място.

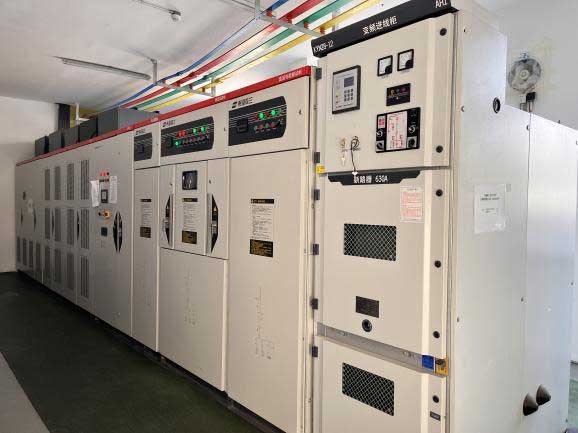

Имаме богат опит в разработването и производството на оборудване за управление на потопяеми помпи. Всички продукти на електрически шкафове за управление с променлива скорост са стриктно тествани, със стабилно качество и нисък процент на отказ. Ние поддържаме персонализирани параметри и функции, за да отговарят на различни помпи и работни условия. Ние предоставяме пълна предпродажбена консултация, насоки на място и следпродажбени услуги по поддръжка. Нашите продукти се продават по целия свят, обслужвайки различни нефтени находища, водни кладенци и проекти за прием на речна вода с рентабилни и стабилни решения за контрол.
