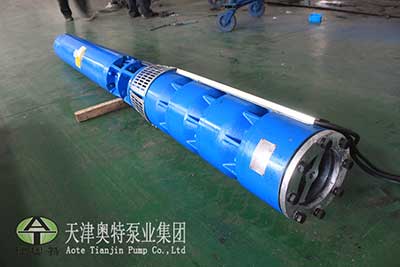

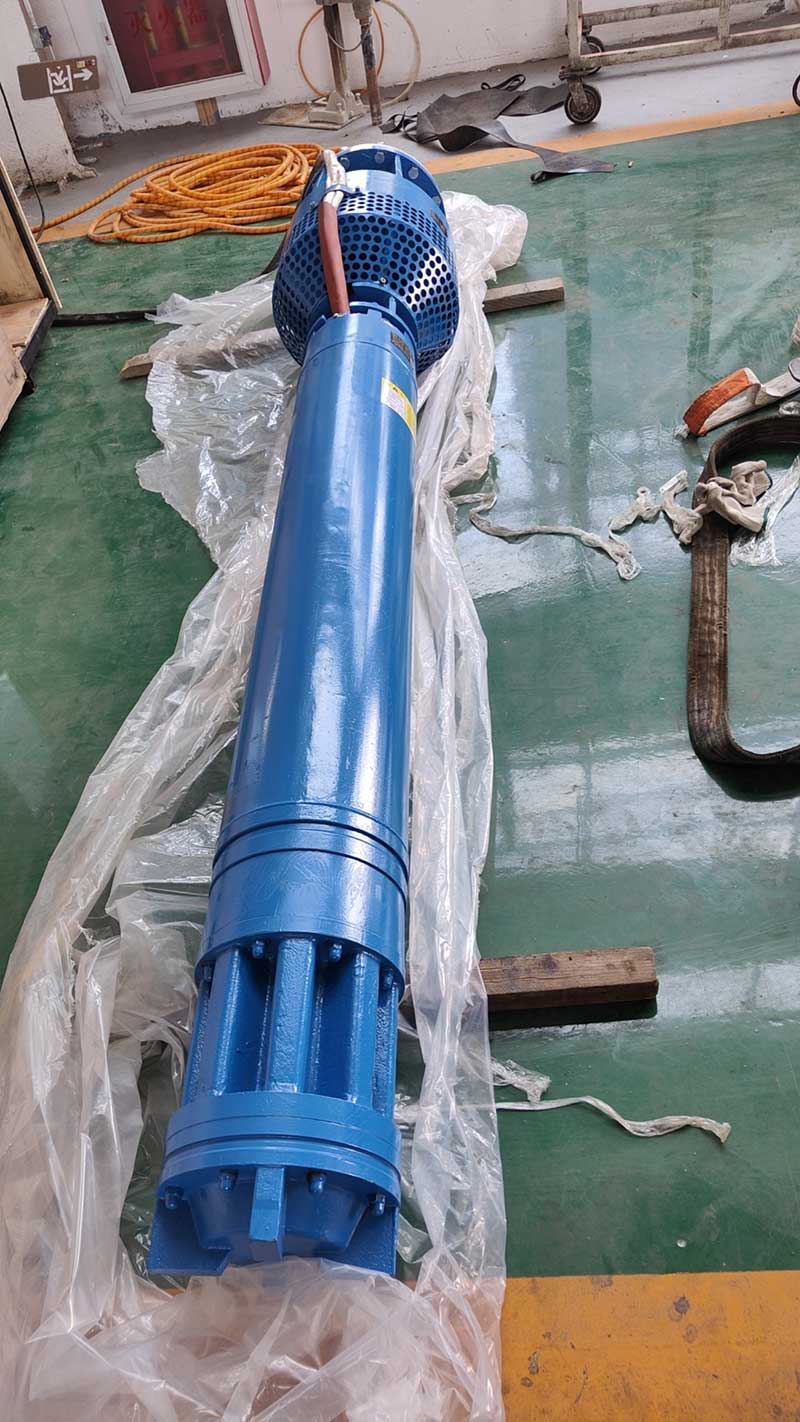

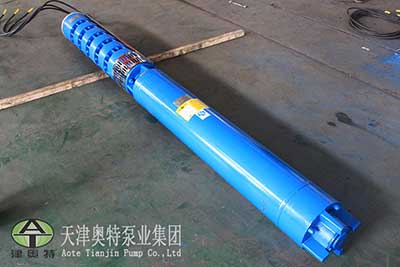

TheПотопяема помпа за дълбоки кладенци от серия JINAOTE ATQJ е проектиран за стабилно изпомпване на подземни води, идеално подходящ за селскостопанско напояване, извличане на вода от дълбоки кладенци, водовземане от резервоари и централизирани системи за водоснабдяване. Изграден с многостепенни центробежни работни колела, устойчиви на корозия компоненти и високоефективни енергоспестяващи потопяеми двигатели, той предлага постоянна оперативна стабилност, минимално натоварване при поддръжка и удължен експлоатационен живот.
1. Интегрирана структура на двигателя и помпата, потопяема подводна работа с висока безопасност и надеждност.
2. Няма специални изисквания за обшивката на кладенеца; издигащата се тръба трябва само да издържа на съответното работно налягане.
3. Лесна инсталация, експлоатация и поддръжка, заемане на малко пространство; не е необходима конструкция на помпата.
4. Компактна структура и ниска консумация на суровини.
| Елемент | Спецификация |
| Тип помпа | Вертикална дълбока потопяема помпа |
| Структура | Многостъпална центробежна помпа |
| Тип двигател | Трифазен асинхронен потопяем двигател |
| Номинално напрежение | 380V / 660V |
| Честота | 50Hz |
| Диапазон на потока | Персонализирано |
| Обхват на главата | До 900м |
| Тип инсталация | Вертикален монтаж |
| Метод на охлаждане | Пълно с вода охлаждане на двигателя |
| Средна температура | ≤90 ℃ |
| PH диапазон | 6,5–8,5 |
| Съдържание на твърди частици | ≤0,01% |

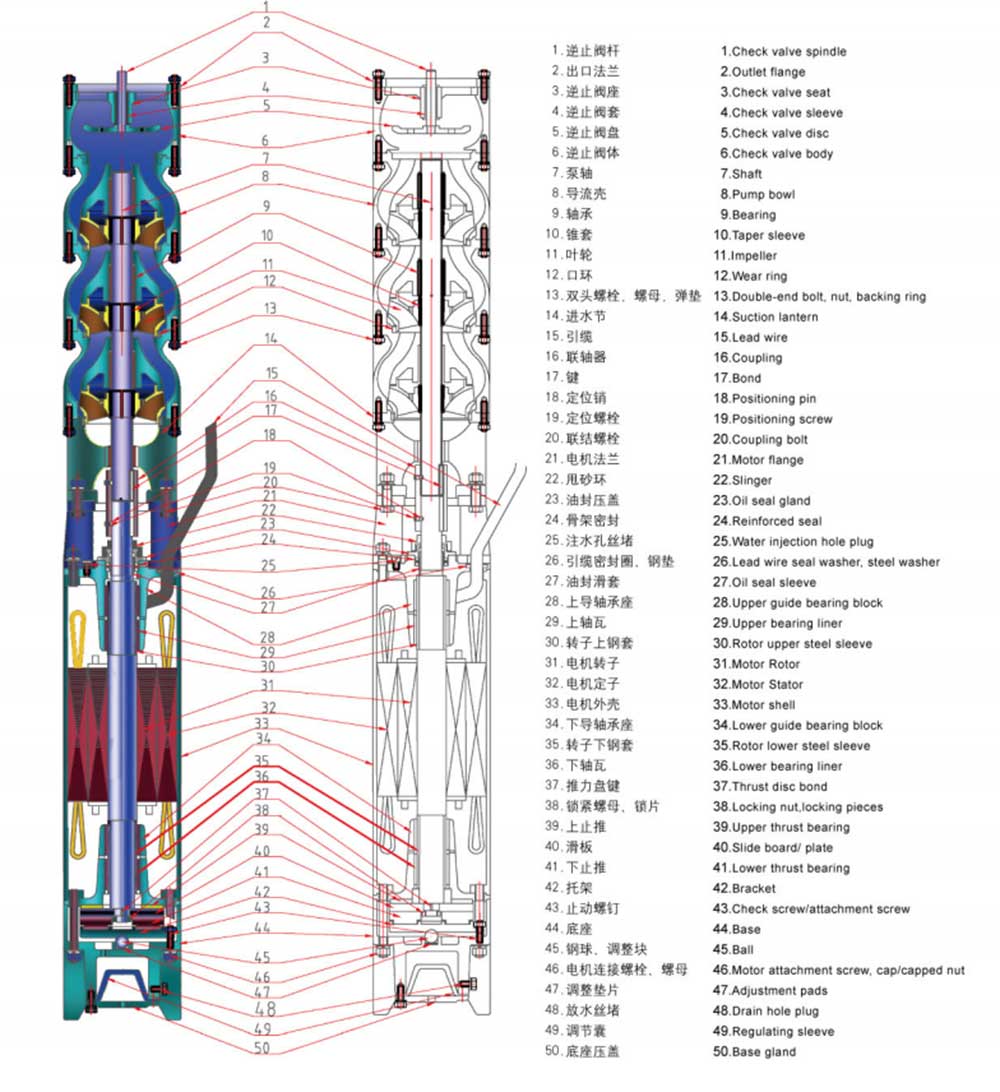

1. Потопяемата помпа Deepwell се състои от потопяем 3-фазен асинхронен двигател и тяло на помпата. Моторът е директно свързан с горната помпа. Надеждно уплътнение на вала, монтирано на горния вал на двигателя, предотвратява кръстосано изтичане между вътрешната вода за охлаждане на двигателя и изпомпваната среда, осигурявайки дългосрочна стабилна работа.
2. Помпата е едносмукателна многостепенна вертикална центробежен тип; съответстващият двигател е напълнен с вода мокър вертикален потопяем асинхронен двигател, свързан чрез съединител тип варел.
3. Намотката на двигателя използва PE водоустойчив магнитен проводник с найлонова обвивка; двигателната кухина се пълни с чиста прясна вода.
4. За двигателя се използват направляващи лагери с водно смазване. Аксиалният лагер в долната част на двигателя носи двупосочна аксиална тяга от помпата. Версията с висока глава оборудва никел-съдържащи медни ветрилообразни натискащи подложки, съчетани с внесени плъзгащи се плочи Phylos за аксиално натоварване.
5. Допълнителен аксиален лагерен компонент е монтиран между помпата и двигателя при моделите с високо повдигане, максимална височина до 900 m.
1. Напълнете кухината на двигателя с чиста прясна вода преди стартиране; източете цялата вътрешна вода за зимно съхранение, за да избегнете напукване от замръзване.
2. Редовно тествайте изолационното съпротивление на модула, стойността не трябва да е по-ниска от 0,5 MΩ.
3.Стандартен гаранционен срок: 1 година при нормална работа.
Клиентите трябва да прочетат внимателно това ръководство за избор, за да изберат правилния модел помпа. Неправилният избор ще съкрати живота на помпата и ще доведе до по-висока консумация на енергия.
Изберете подходящия модел помпа въз основа на вътрешния диаметър на кладенеца, температурата на водата, стойността на PH, дебита, динамичното ниво на водата и други параметри.
Обяснение на кода на модела:200 Q J(R/H)80--144
200:Минимално допустим вътрешен диаметър на кладенеца (Единица: mm). Други налични спецификации включват 100, 150, 250, 300 и т.н.
Q:Потопяема помпа, началната буква на китайски "Qianshui".
J:Добре използвана помпа, началната буква на китайски "Jingyong".
R / H:Класификация въз основа на температурата на водата
Тип QJ:приложима температура на водата 20℃ ±5℃
Тип QJR:приложима температура на водата 25 ℃ до 90 ℃
80:Номинален дебит (Единица: m³/h). Почасовият дебит на помпата трябва да бъде по-нисък от дебита на водата в кладенеца.
144:Номинален напор (Единица: m). Отнася се за вертикалното разстояние от динамичното ниво на водата до изхода на водата.
Допълнително описание на параметъра PH:
Приложим диапазон на pH на водата:1-14. Помпите от серията QH имат антикорозионни характеристики.
Входящо количество вода (Единица: m³/h):Общият обем на подпочвените води, изтичащи от кладенеца на час. Тези данни обикновено се предоставят от изпълнителя на сондажи.

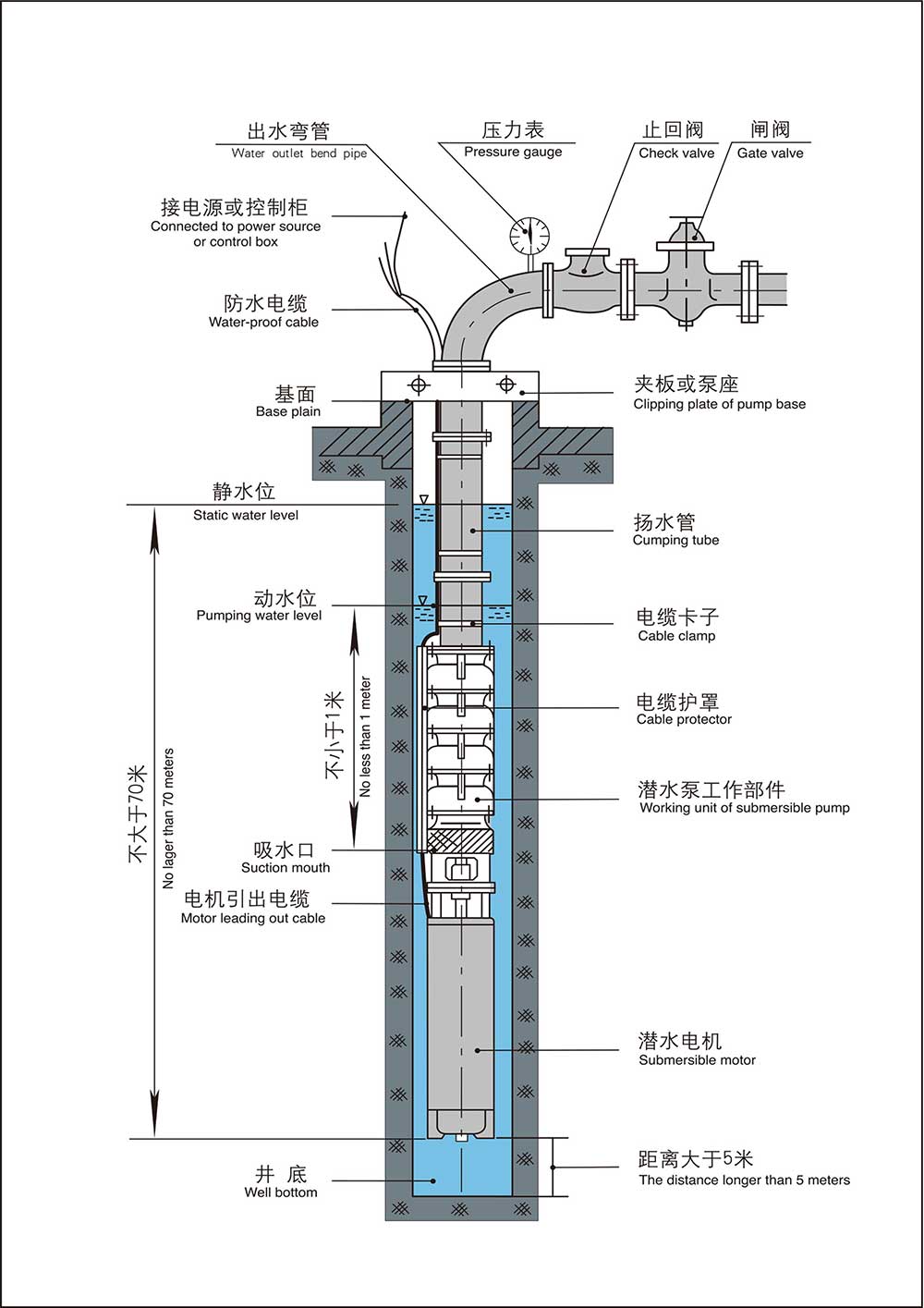

Статично водно ниво (Единица: m):Вертикалната височина между водната повърхност в кладенеца и главата на кладенеца, когато помпата не работи.
Динамично водно ниво (Единица: m):Тъй като помпата продължава да изпомпва вода, нивото на водата в кладенеца ще спада непрекъснато. Когато нивото на водата се стабилизира на определена височина, дебитът на помпата ще остане стабилен и нивото на водата няма повече да намалява. Вертикалното разстояние между тази стабилна водна повърхност и главата на кладенеца се определя като динамично водно ниво.
Лимит за съвпадение на потока:Номиналният дебит на помпата трябва да бъде по-малък от почасовия дебит на водата в кладенеца, в противен случай кладенецът ще пресъхне и помпата може да изгори поради работа на сухо.
Температурна класификация:Стандартните помпи QJ са за подземни води с нормална температура; Устойчивите на висока температура помпи QJR трябва да се използват за горещи изворни води или подземни води с висока температура.
Антикорозионен разтвор:Помпите от серията QH се препоръчват за кладенци с кисела или алкална корозивна вода.
Изискване за диаметър на кладенеца:Вътрешният диаметър на кладенеца трябва да бъде по-голям от външния диаметър на корпуса на помпата, за да се гарантира, че помпата може да бъде спусната плавно в кладенеца.
Преди да изберат модел помпа, клиентите трябва да потвърдят следната информация:
1. Необходим дебит. Определете необходимата водна мощност според площта за напояване и търсенето на вода.
2. Обща височина на помпата Изчислете необходимата височина на повдигане, включително:
· Дълбочина на кладенеца
· Вертикално разстояние на повдигане
· Загуба на налягане в тръбопровода
· Изисквания за водно налягане в терминала
3. Диаметър на кладенеца Изберете диаметър на помпата, подходящ за съществуващия корпус на кладенеца.
4. Захранване Потвърдете напрежението, честотата и наличния електрически капацитет.
5. Качество на водата Проверете температурата на водата, стойността на PH и съдържанието на твърди частици.
Осигуряването на тези параметри помага да се гарантира, че избраната помпа осигурява очакваната производителност.
| Феномени на повреда | Причини | Решения |
| Главата е недостъпна, няма вода, която може да се абсорбира или недостатъчно изпускане на вода. | 1. Динамични спадове на нивото на водата под разрешените мин. динамично водно ниво;2. Счупване на съединението на тръбата на повдигача; 3. Реверсивно въртене на двигателя;4. Намаляване на напрежението;5. Блокиран вход за вода;6. Повреден съединител. | 1. Увеличете степента на помпата и повдигащата тръба, за да увеличите дълбочината на кладенеца;2. Ремонт на счупване;3. Сменете конектора на проводника;4. Проверете напрежението;5. Вход за вода за измиване;6. Сменете съединителя. |
| Моторът не работи при стартиране, с бръмчене. | 1. Блокиране на лагера;2. Монофазен ход на двигателя. | 1. Преглед и ремонт на повредени части;2. Проверете свързващия проводник и открийте повреда на фазата. |
| Прекалено голяма люлка на показалеца на амперметъра | 1. Динамично спадане на нивото на водата до абсорбционния вход;2. Динамично падане на нивото на водата под разрешените мин. динамично водно ниво; | 1. Намалете изтичането на вода и увеличете дълбочината на потапяне. |
| Силни вибрации на уреда | 1. Шпинделът на помпата е огънат;2. Износването на лагерната част на модула е твърде голямо;3. Твърде интензивна газ;4. Повреден съединител. | 1. Калибрирайте шпиндела;2. Сменете лагера;3. Увеличете шибъра;4. Сменете съединителя. |
| Спад в потока | 1. Износване на пръстена за носене;2. Блокиран вход за вода;3. Теч на фугата между асансьорни тръби или черупки. | 1. Ремонт или подмяна на износени части;2. Вход за вода за измиване;3. Проверете свързващата част. |
| Внезапно намаляване на изолационното съпротивление | 1. Лошо качество на конектора на кабела на двигателя;2. Повредена изолация на окабеляването на ротатора на двигателя;3. Износен кабел. | 1. Свържете отново съединителя на кабела;2. Ремонт на кабелите на двигателя;3. Поправете щети. |
| Увеличаване на консумацията на енергия (показанието на амперметъра надвишава номиналната стойност) | 1. Износено лагерно работно колело;2. Вътрешен контакт на двигателя след износване на лагера;3. Абразия между работното колело и корпуса. | 1. Проверете и поправете помпата;2. Преглед и ремонт на двигателя;3. Контролирайте потока и проверете аксиалния лагер на двигателя. |
Потопяемите помпи за дълбоки кладенци се използват главно за извличане на подземни води от дълбоки кладенци и водоснабдяване, битова употреба, промишлени приложения и други проекти за пренос на вода.
да Серията ATQJ е предназначена за напояване на земеделски земи, спринклерни системи, напояване на оранжерии и други приложения за селскостопанско водоснабдяване.
Клиентите трябва да предоставят:
· Необходим дебит
· Глава на помпата
· Дълбочина на кладенеца
· Диаметър на кладенеца
· Информация за водоизточника
· Изисквания към захранването
да JINAOTE може да персонализира параметрите на помпата, включително дебит, напор, мощност на двигателя, напрежение и материали според изискванията на проекта.
Допустимата дълбочина на монтаж зависи от избрания модел и условията на работа. Моделите с висок напор могат да постигнат напор на повдигане до 900 метра.
Препоръчват се редовни проверки на изолационното съпротивление, състоянието на кабела, работния ток и водния поток, за да се поддържа стабилна работа.
