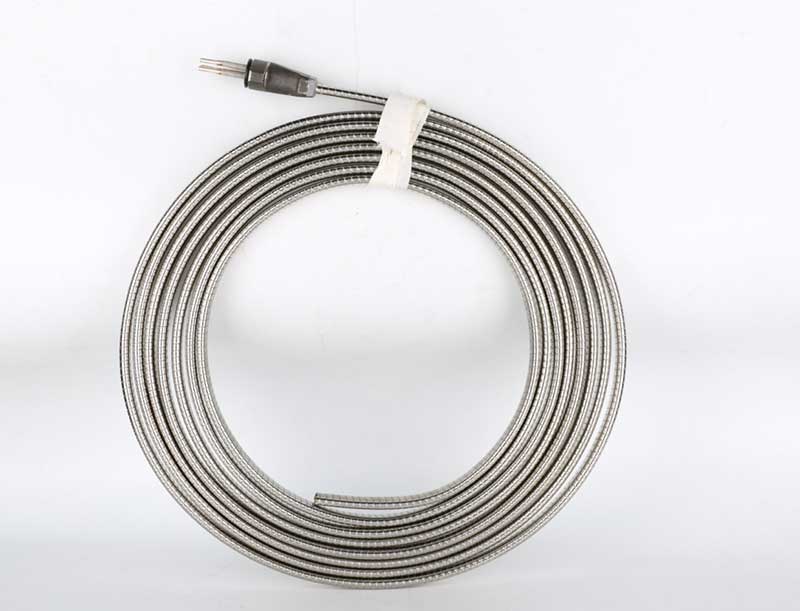

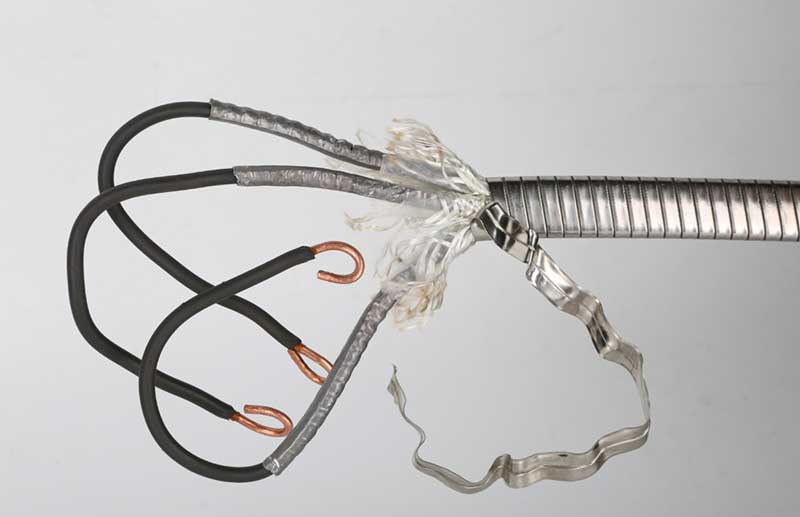

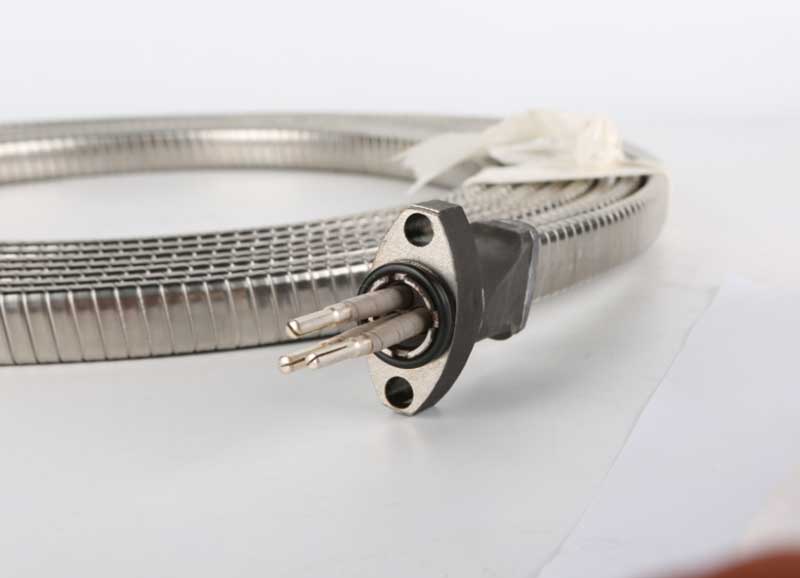

Тиендзин АотеБрониран кабелпритежава устойчивост на висока температура, маслоустойчивост и отлична устойчивост на абразия. Тази серия кабели включва кръгли и плоски структурни типове, специално разработени за тежки работни среди в нефтени находища. Неговият брониран външен слой осигурява силна якост на опън и анти-екструдиране, за да се избегне повреда на сърцевината под земята.
Той може да се похвали със стабилна електрическа изолация при висока температура и мазни условия, широко съвпадащ с ESP маслени потопяеми помпи и оборудване за извличане на петрол в дупки в глобални петролни обекти.
| Серия AWGS | Площ на напречното сечение (mm2) | Брой ядра | Брой нишки / номинален диаметър на единична нишка（mm） | Клас на номинално напрежение (kV) | Работна температура（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54; 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35; 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25; 7/3,16 |
| Код | Обяснение | Съкращение | Код | Обяснение | Съкращение |
| Материал на изолационния слой | Материал на армиращия слой | ||||
| P | Полипропилен (включително модифициран полипропилен) | PP (MPP) | - | Поцинкована стоманена лента | GST |
| E | Етиленпропиленов каучук | EPDM | M | Монел лента | MA |
| YJ | Омрежен полиетилен | XLPE | X | Лента от неръждаема стомана | SS316 |
| YE | Полиимид-F46 композитно фолио + комбинирана изолация от етиленпропиленов каучук | PI-FEP/EPDM | |||
| YF | Комбинирана изолация от полиимид-F46 композитно фолио + перфлуоретилен пропиленов каучук | PI-FEP | |||
| Материал на слоя на обвивката | Слой с плитка (слой с пълнеж) | ||||
| Q | Оловна сплав | Pb-сплав | Политетрафлуоретилен | PTFE | |
| E | Етиленпропиленов каучук | EPDM | Лента от арамидни влакна | КОРМА | |
| H | Хлоросулфониран полиетилен | CSM | Лента от найлоново влакно | NFT | |
| F | Перфлуоретилен пропиленов каучук | FEP | Полипропилен (маслоустойчив възглавничен слой) | ПП | |
| N | Нитрилен каучук | NBR | |||
| Серия AWGS | Максимален размер | |||||
| Плосък кабел (mm×mm) | Сферичен кабел (mm2) | MLE кабел (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Обикновените кабели могат да се повредят при висока температура, замърсяване с масло и многократно огъване. Нашите кръгли и плоски бронирани кабели използват подсилени метални бронирани конструкции и устойчиви на температура и износване материали, за да намалят напрежението при огъване и да издържат на топлина, триене и механично въздействие. Двете структурни опции отговарят на различни изисквания за динамична работа, като помагат за удължаване на експлоатационния живот и намаляват рисковете от повреда на кабела.

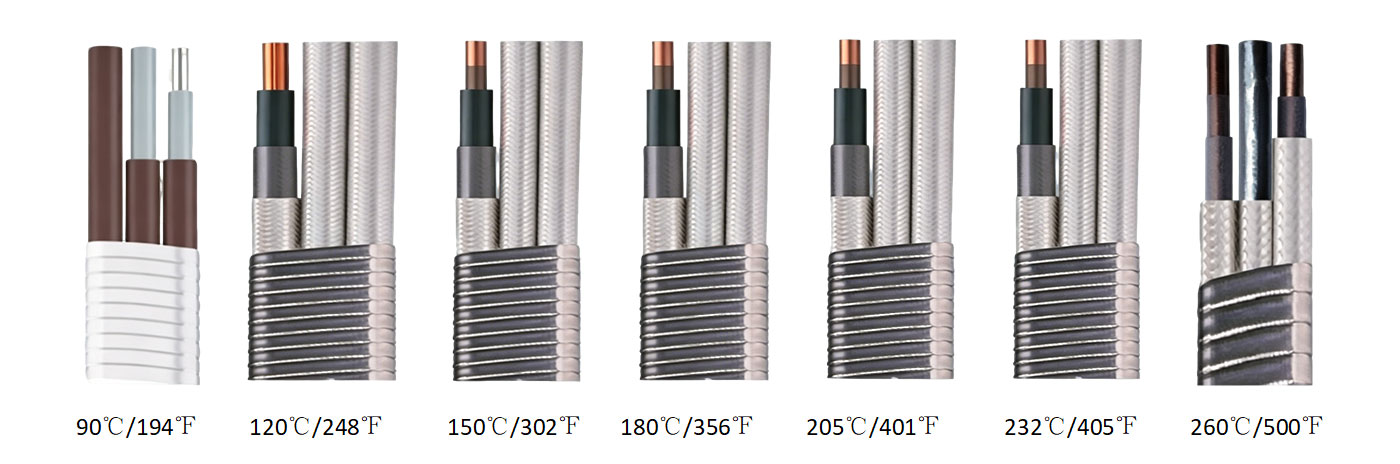

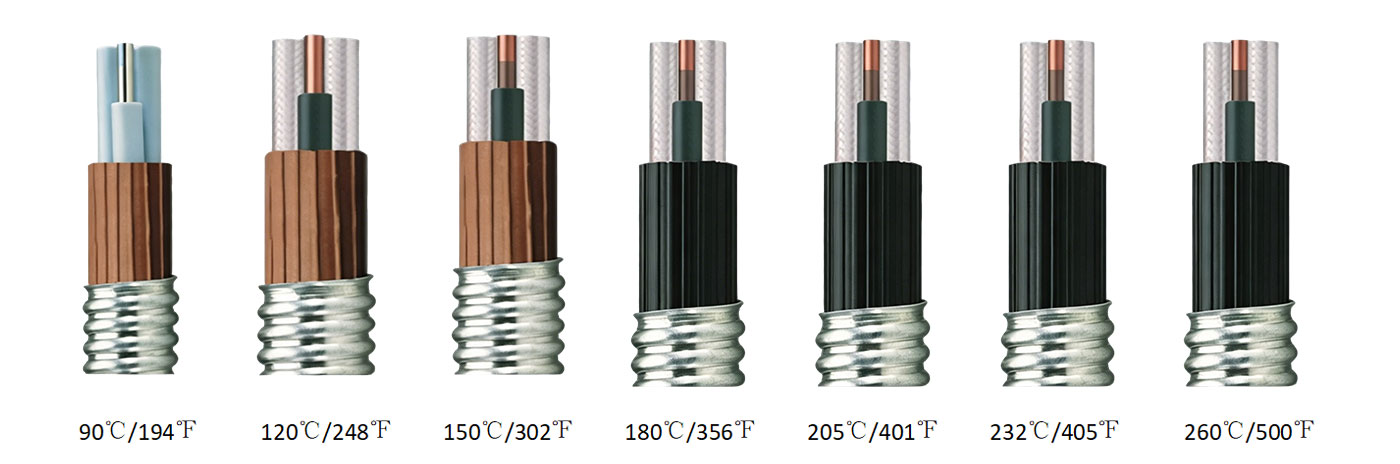

Кръгълбронирани кабелиса подходящи за конвенционални приложения за окабеляване, като плъзгащи вериги и кабелни скари. Плоските бронирани кабели се отличават с компактна структура за ограничени монтажни пространства, включително тесни кладенци, компактно оборудване и подземни кабелни канали. Двете структури осигуряват гъвкави опции за инсталиране и опростяват подреждането и поддръжката на кабелите.
Произведени с фино насукани проводници, устойчиви на температура изолационни слоеве и подсилени бронирани конструкции, кабелите осигуряват устойчивост на огъване, устойчивост на износване, устойчивост на екструзия и защита от удар. Металният брониран слой помага за предотвратяване на външни повреди, докато опционалните свойства като устойчивост на масло, устойчивост на корозия и устойчивост на стареене позволяват адаптиране към взискателни среди, включително нефтени полета и мини.
Прецизно произведените проводници осигуряват постоянна електрическа проводимост и намалена загуба на мощност. Опционалните екраниращи структури спомагат за намаляване на електромагнитните смущения, поддържайки стабилно захранване и предаване на управляващ сигнал за индустриално оборудване.
Всички продукти следват стандартизирани процедури за контрол на качеството през целия производствен процес. Инспекциите се извършват от проверка на суровините и мониторинг на производството до тестване на готовия кабел, за да се гарантира постоянна производителност на продукта.
Проводниците, изолационните материали и материалите на обвивката се проверяват преди производството. Използват се само одобрени материали за поддържане на постоянно качество на кабела.
Ключови параметри, включително диаметър на проводника, дебелина на изолацията и концентричност на кожуха, се наблюдават по време на производството. Корекциите на процеса се извършват, когато е необходимо, за да се поддържа консистенцията на партидата.
Рутинните тестове включват тест за съпротивление на проводника, тест за съпротивление на изолацията, тест за устойчивост на напрежение, тест за искра, проверка на размерите и проверка на външния вид.
Персонализираните тестове включват тест за умора при огъване, тест за якост на опън, тест за устойчивост на абразия, тест за стареене при висока температура, тест за устойчивост на масло, тест за гъвкавост при ниска температура и тест за забавяне на горенето.
Пълните доклади от изпитванията са на разположение за приемане на проекта при поискване.
Оборудван с автоматизирани линии за производство на бронирани кабели, нашата фабрика поддържа масово производство на кръгли и плоски бронирани захранващи кабели, включително разработване на проби, персонализирани поръчки и доставка на дългосрочни проекти. Стандартизираните производствени процеси, автоматизираното тестване и стандартните за износ опаковки помагат да се гарантира последователна доставка.
Индустриална автоматизация:Автоматизирани производствени линии, промишлени роботи и приложения за окабеляване с високочестотно движение
Системи за влачещи вериги:Приложения за непрекъснато огъване, изискващи устойчивост на усукване и износване на кабела
Повдигащо и повдигащо оборудване:Пътуващи кранове, портални кранове, подемни платформи и мобилни системи за захранване
Нефтена и газова промишленост:Нефтодобивно оборудване на устието и в сондажа, работещо при условия на висока температура, замърсяване с масло и абразия
Минна и тежка промишленост:Мобилни минни машини и тежкотоварно оборудване, изискващо защита от удар и износване
Пристанищно и логистично оборудване:Пристанищни машини и автоматизирано складово оборудване, изложени на външни среди и рискове от корозия
Ние предлагаме персонализирани индустриални бронирани кабелни решения въз основа на изискванията за оборудване, работна температура и условия на износване. С опции за кръгли и плоски бронирани кабели ние помагаме на клиентите да изберат подходящи структури, спецификации и защитни материали.
Поддържаме OEM/ODM персонализиране, включително кабелна структура, изисквания за производителност и производствени количества. Стандартизираните производствени процеси и гъвкавият производствен капацитет поддържат малки партидни поръчки, големи доставки и дългосрочни проекти.
Нашият технически екип осигурява поддръжка при избора на продукти и насоки за прилагане, за да помогне за намаляване на рисковете при избора на кабели и разходите за поддръжка. Експортният опит и техническото обслужване поддържат глобални клиенти през целия процес на сътрудничество.
Q1: Какви са предимствата на комбинирането на кръгли и плоски бронирани кабели?
A1: Двете структури покриват различни изисквания за инсталиране. Кръглите бронирани кабели осигуряват защита с общо предназначение и гъвкава инсталация, докато плоските бронирани кабели са подходящи за ограничени пространства като тесни съоръжения на кладенци. Комбинацията помага за решаване на предизвикателства, свързани с излагане на топлина, абразия, място за монтаж и движение на кабела.
Q2: Кабелите подходящи ли са за дългосрочно многократно огъване?
A2: Да. Кабелите използват устойчиви на температура обвивки и подсилени бронирани конструкции. Те са тествани за умора при огъване, стареене при висока температура и устойчивост на абразия, за да поддържат непрекъсната динамична работа.
Q3: Могат ли кабелите да бъдат персонализирани за специални условия на работа?
A3: Да. Ние предлагаме персонализиране на структурата на кабела, спецификациите на проводника и дължината на кабела. Допълнителните опции включват устойчивост на висока температура, устойчивост на износване, устойчивост на масло, забавяне на горенето и екраниране за различни работни среди.
Всички бронирани кабели се подлагат на проверка, насочена към температурна устойчивост, устойчивост на износване, устойчивост на стареене и защита от удар. Продуктите се доставят след преминаване на необходимите тестове.
Автоматизираните производствени линии поддържат непрекъснати доставки, персонализирани поръчки и мащабни проекти. Ние предлагаме решения за армирани кабели за индустриални приложения, изискващи постоянна производителност и дълъг експлоатационен живот.
