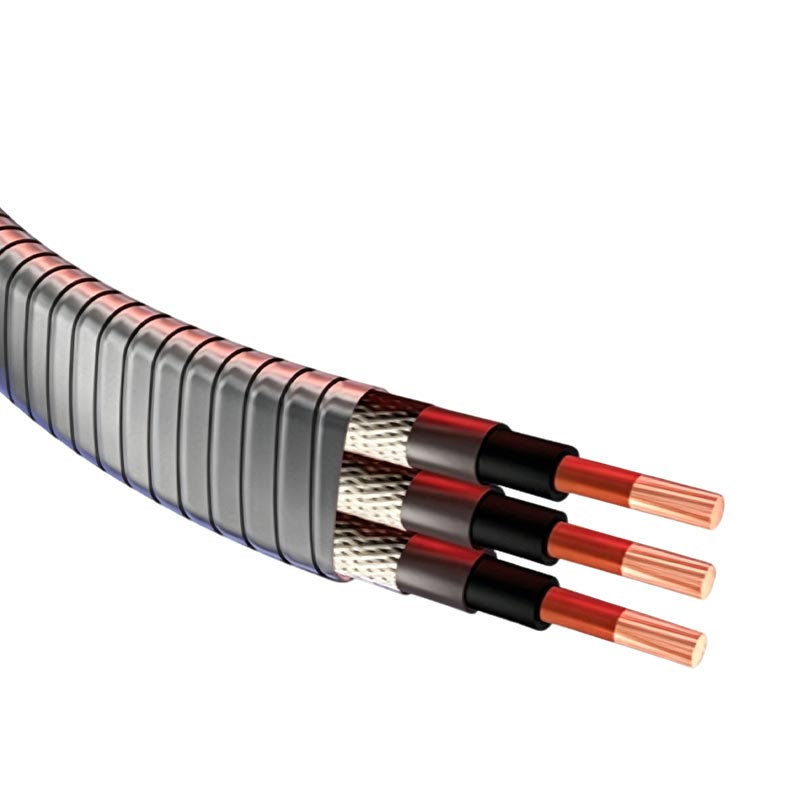

брониран MLE кабел

Оборудването за нефтени находища обикновено работи в среди, където кабелите са податливи на вибрации, влачене, удар и замърсяване с масло. При тези условия конвенционалните плоски кабели могат да се износят бързо, докато кръглите бронирани кабели са трудни за инсталиране в ситуации с ограничено пространство.

Разработването на бронирани MLE кабели цели да се справи с двата проблема.
Тяхната плоска структура оптимизира разположението на кабелите в затворени отделения за оборудване, докато интегрираната метална броня осигурява допълнителна защита срещу външни механични повреди без значително увеличаване на дебелината на кабела. Бронираният кабелът, съчетаващ гъвкавост и механична здравина, може да издържи на чести движения, като същевременно се поддържа стабилен електрическо изпълнение.

Типичните приложения включват камиони за дърводобив, кабелни системи за регистриране, оборудване за контрол на кладенците, подземни кабели траншеи, мобилни единици, монтирани на плъзгачи, и офшорно поддържащо оборудване, всички изискващи баланс между гъвкавост и издръжливост.

Целта на дизайна на бронираните MLE кабели е не само да се увеличи механичната якост, но и да се намалят неочакваните прекъсвания поради повреда на кабела, като по този начин помага на операторите да намалят разходите за поддръжка и да удължат интервалите за поддръжка.

Материал и производство

Бронираните MLE кабели използват усукани медни проводници с калайдисано покритие с висока чистота, предлагащи отлична гъвкавост и са съчетано с равномерен, маслоустойчив XLPE изолационен слой, за да се осигури стабилно разделяне на сърцевината.

Вътрешната обвивка е обвита в блокираща броня от поцинкована стоманена лента, образуваща здрава механична защита слой; външната обвивка е изработена от устойчив на масло и корозия TPU композитен материал, устойчив на ерозия на суров нефт, солена вода и течност за фрактуриране.

Целият производствен процес използва автоматизиран плосък кабел и непрекъснати бронирани производствени линии, за да се гарантира последователност във вътрешната структура. Като водещ доставчик на бронирани MLE кабели в Китай, всяка партида висококачествен продукт кабелите се подлагат на проверка на целия процес и често използваните модели са лесно достъпни.

Основни предимства

1. Ултра-плосък и мини дизайн, подходящ за тесни процепи на кладенци и кабелни вериги за оборудване за дърводобив;
2. Вградената метална броня осигурява силна устойчивост на натиск, драскотини и гризачи, подходяща за плитки нефтени находища и тежки кладенци;
3. Силно гъвкава усукана структура с малък радиус на огъване, способна да издържи милиони възвратно-постъпателни цикли на влачене без счупване на проводника, подходяща за мобилни инструменти за дърводобив;
4. Отлична устойчивост на масло и химическа корозия; бронята осигурява спомагателно електромагнитно екраниране, предотвратявайки смущения в сигнала в сложни електромагнитни среди на нефтени находища. Нашите бронирани MLE кабели имат експлоатационен живот, който далеч надхвърля този на обикновените небронирани плоски кабели.

Защо тези кабели се представят по-добре в приложения в нефтени находища?

Изборът на бронирани кабели не е свързан само с механична защита. В среда на нефтени находища, дългосрочна надеждност зависи от производителността на кабела след хиляди работни цикли, а не от външния му вид, когато е чисто нов.

Подреждането на плоския проводник разпределя напрежението по-равномерно при многократно огъване, намалявайки умората индивидуални проводници. Блокиращата броня абсорбира външни удари, като същевременно поддържа достатъчна гъвкавост за разполагат с подвижно оборудване. Този баланс между защита и гъвкавост помага за намаляване на счупването на проводника, напукване на обвивката и преждевременна подмяна.

За приложения, изискващи често преместване на оборудване, движение на кабелна верига или временни полеви инсталации, бронираните MLE кабели предлагат по-дълги интервали на поддръжка от много конвенционални бронирани кабели.

Приложения

Бронираните MLE кабели се използват широко в приложения, изискващи компактно окабеляване и висока механична защита.

Типичните приложения включват:
Оборудване за дърводобив
Въжени превозни средства за дърводобив
Системи за управление на кладенеца
Апарати за хидравлично разбиване
Оборудване за автоматизация на нефтени находища
Мобилни сондажни платформи
Подземни кабелни канали
Системи за влачещи вериги
Офшорно поддържащо оборудване
Временно полево разпределение на мощността
Преносими инструментални системи
Индустриална автоматизация, изискваща гъвкави бронирани кабели

Ръководство за избор

Изборът на правилния брониран MLE кабел не е толкова лесен, колкото просто избирането на размера на кабела. Условия за монтаж, електрическите изисквания, механичното движение и излагането на околната среда влияят върху неговата дългосрочна работа.

Фабрично тестване и контрол на качеството

Всеки Armored MLE се произвежда при контролирани производствени процеси и се инспектира преди изпращане, за да се гарантира постоянна електрическа и механична производителност за взискателни приложения в петролните полета.

Стандартни фабрични тестове

Контрол на качеството на продукцията

Контролът на качеството е интегриран в целия производствен процес, включително проверка на суровините, проводник навиване, екструдиране на изолация, нанасяне на броня и окончателна проверка. Основните производствени параметри са непрекъснати наблюдавани, за да се осигури стабилно качество на продукта и последователност на размерите.

Налични тестови доклади

Могат да бъдат предоставени подкрепящи документи при поискване, включително:
Фабричен тестов доклад (FTR)
Сертификат за съответствие (COC)
Сертификати за материали
Опаковъчен лист и търговска фактура
Сертификат за произход (ако се изисква)
Всяка производствена партида може да бъде проследена от суровините до крайната проверка, което помага на клиентите да изпълнят изискванията за качество на проекта и документация.

ЧЗВ

В1: За какви приложения в петролните находища е подходящ бронираният MLE кабел?

A1: Той е предназначен главно за взискателни приложения на петролни полета, включително системи за регистриране на кладенци, оборудване за автоматизация на кладенци, вериги за плъзгане, инсталация на подземни тесни изкопи и мобилни контролни устройства за фрактуриране. Неговата гъвкава структура и механична защита го правят подходящ за среди, където кабелите са изложени на често движение, удар и тежки външни условия.

Q2: Какви предимства осигурява бронираният слой за приложения с кабели в петролни находища?

A2: Свързаният брониран слой от стоманена лента осигурява допълнителна механична защита срещу смачкване, удар, абразия и повреда от гризачи. В сравнение с конвенционалните плоски кабели, бронираният MLE кабел предлага подобрена издръжливост в открити среди на нефтени находища, където кабелите могат да изпитат физическо напрежение по време на монтаж и работа.

Q3: Може ли Armored MLE да издържи многократно огъване и непрекъснато движение?

A3: Да. Кабелът е предназначен за динамични условия на работа. Използването на фини многожилни медни проводници, гъвкави изолационни материали и устойчиви на масло външни обвивки позволява на кабела да поддържа електрически характеристики по време на многократно огъване, влачене и възвратно-постъпателно движение, което обикновено се среща при дърводобив и мобилно оборудване за нефтени находища.

Q4: Може ли Armored MLE да бъде персонализиран според специфичните изисквания на петролните находища?

A4: Да. Можем да предоставим персонализирани решения въз основа на различни изисквания за приложение, включително размер на проводника, номер на жила, дължина на кабела, материал на обвивката, номинално напрежение и изисквания за опазване на околната среда. Нашият инженерен екип може да помогне при избора на подходяща кабелна структура за специфични условия на работа на нефтени находища.
