Как един електрически контролен шкаф подобрява индустриалната автоматизация и надеждността на оборудването?

Резюме на статията:АнЕлектрически контролен шкафе централната електрическа и контролна платформа, която свързва електроразпределение, компоненти за автоматизация, защитни устройства, системи за наблюдение и полево оборудване. Правилно проектираният шкаф може да подобри оперативната безопасност, да опрости поддръжката, да защити чувствителните електрически компоненти и да осигури по-стабилно управление на индустриалните машини. Тази статия обяснява структурата, принципите на работа, ключовите компоненти, факторите за избор, съображенията за инсталиране, практиките за поддръжка и опциите за персонализиране, които помагат на индустриалните потребители да изберат подходящ електрически контролен шкаф за взискателни приложения.

Съдържание

1. Какво е електрически контролен шкаф?
2. Защо е важен електрическият контролен шкаф?
3. Какви компоненти са вътре в електрически шкаф за управление?
4. Как работи електрическият контролен шкаф?
5. Как да изберете електрически шкаф за управление?
6. Какви дизайнерски фактори влияят върху производителността на шкафа?
7. Къде се използват електрически шкафове за управление?
8. Защо персонализирането е важно за индустриалните контролни шкафове?
9. Как можете да поддържате електрически контролен шкаф?
10. Контролен списък за избор на електрически контролен шкаф
11. Защо да работите с Aote Tianjin Pump Co., Ltd.?
12. Често задавани въпроси
13. Заключение

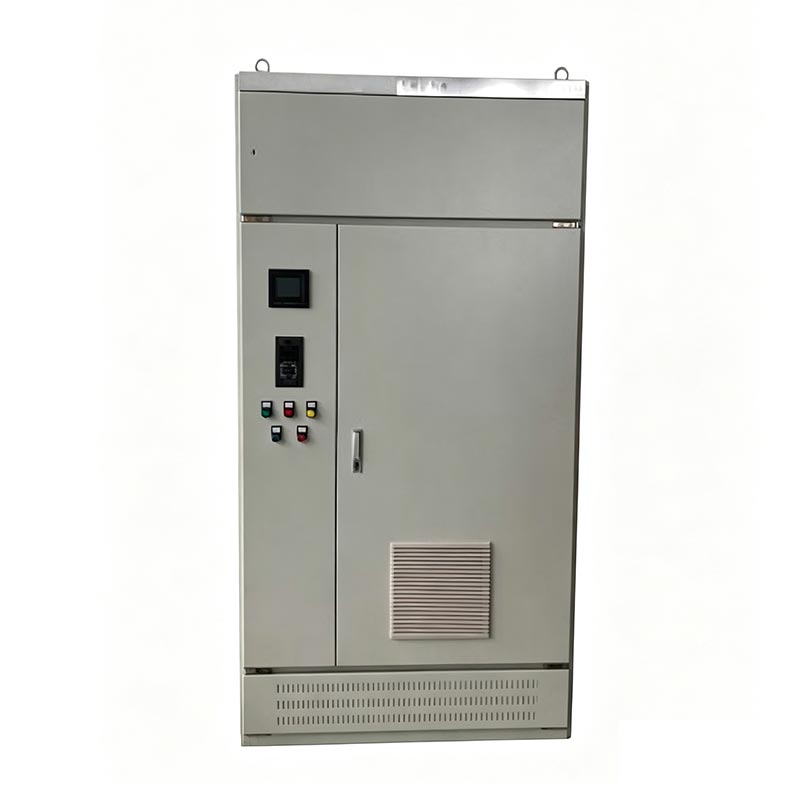

Какво е електрически контролен шкаф?

АнЕлектрически контролен шкафе затворен комплект, използван за поместване на електрически, електронни, защитни, контролни и комуникационни компоненти за индустриално оборудване и автоматизирани системи. Вместо да се инсталират отделни електрически устройства в цялото съоръжение, контролният шкаф организира основните контролни функции в едно защитено заграждение.

В зависимост от приложението шкафът може да съдържа прекъсвачи, контактори, релета, устройства за защита на двигателя, програмируеми логически контролери (PLC), задвижвания с променлива честота (VFD), клемни блокове, захранващи устройства, инструменти за наблюдение, комуникационни модули, превключватели, охлаждащо оборудване и други електрически компоненти.

Шкафът по същество действа като контролен център между входящата електрическа енергия, системата за управление и оборудването, извършващо действителната работа. В помпените системи, например, шкафът може да получава сигнали от сензори за налягане, сензори за ниво на течности, разходомери или други полеви устройства и след това да управлява двигателите на помпата според програмираните работни условия.

Следователно висококачественият шкаф е повече от метална кутия. Това е интегрирано инженерно решение, което трябва да вземе предвид електрическата безопасност, изискванията за натоварване, условията на околната среда, управлението на топлината, организацията на окабеляването, достъпността и бъдещата поддръжка.

Защо е важен електрическият контролен шкаф?

Индустриалните машини често работят непрекъснато и при тежки условия. Неконтролираните електрически инсталации могат да създадат ненужни рискове, включително прегряване, късо съединение, повреди в окабеляването, трудно отстраняване на неизправности и непланиран престой. Подходящо проектиран електрически шкаф за управление се справя с тези предизвикателства, като внася основни електрически и автоматизирани функции в структурирана система.

• Подобрена електрическа защита:Защитните устройства могат да изключат дефектните вериги, преди повредата да се разпространи върху друго оборудване.
• Централизиран контрол:Операторите могат да управляват множество електрически товари и машини от ясно организирана контролна точка.
• По-добро управление на кабелите:Подходящите клеми, маршрутизирането на кабела и етикетирането улесняват отстраняването на неизправности.
• Защита на оборудването:Корпусът помага за защита на вътрешните компоненти срещу прах, влага, случаен контакт и други влияния на околната среда, когато е правилно указано.
• Възможност за автоматизация:PLC, сензори, VFD и комуникационни устройства могат да бъдат интегрирани в една координирана управляваща архитектура.
• Ефективност на поддръжката:Техниците могат да инспектират и обслужват електрически компоненти, без да търсят разпръснати инсталации.
• Мащабируемост:Внимателно планираният шкаф може да осигури пространство и капацитет за свързване за бъдещи модификации.

За съоръжения, където помпи, двигатели, вентилатори, компресори, конвейери или оборудване за обработка са от съществено значение за производството, надеждното електрическо управление може да има пряко влияние върху непрекъснатостта на работата.

Какви компоненти са вътре в електрически шкаф за управление?

Точната конфигурация зависи от оборудването и стратегията за управление. Един малък шкаф за управление на двигателя може да съдържа само няколко защитни и превключващи устройства, докато усъвършенстван шкаф за автоматизация може да интегрира десетки електрически и електронни компоненти.

Изборът на компоненти никога не трябва да се основава само на покупната цена. Електрическите номинални стойности, работните условия, съвместимостта, изискванията за защита, очакваният работен цикъл и възможността за обслужване трябва да бъдат взети предвид.

Как работи електрическият контролен шкаф?

Принципът на работа се основава на координираното взаимодействие между разпределението на мощността, контролната логика, защитата и полевата обратна връзка.

Първо, електрическото захранване влиза в шкафа през определената входяща връзка. Основно защитно устройство осигурява изолация и защита от свръхток. След това мощността се разпределя към отделни вериги според дизайна на системата.

Компонентите за управление обработват сигнали от сензори, превключватели, операторски интерфейси или автоматизирани системи за управление. Когато са изпълнени предварително определени условия, системата за управление изпраща команди към контактори, релета, VFD, клапани, двигатели или друго свързано оборудване.

Например, в автоматизирана помпена инсталация, сензор за ниво може да открие, че нивото на водата е достигнало предварително зададена точка. PLC може да интерпретира този сигнал и да издаде команда за стартиране към съответната помпа. Ако налягането, температурата, претоварването или друг наблюдаван параметър превиши определена граница, системата за управление може да спре оборудването или да активира аларма.

Този процес на затворен цикъл може да се обобщи като:

1. Властта влиза в кабинета.
2. Защитните устройства разпределят и предпазват електрическите вериги.
3. Сензорите и полевите устройства предоставят оперативна информация.
4. PLC или системата за управление оценява входящите сигнали.
5. Устройствата за управление изпълняват необходимите команди.
6. Сигналите за обратна връзка потвърждават работното състояние.
7. Защитните функции реагират на необичайни условия.

Тази архитектура позволява сложните индустриални процеси да работят с по-голяма последователност и по-малка зависимост от ръчна намеса.

Как да изберете електрически шкаф за управление?

Изборът на правилния шкаф започва с разбирането на цялостното приложение, а не просто с избора на шкаф въз основа на физическия размер. Електрическите и механичните изисквания трябва да се оценяват заедно.

1. Определете електрическия товар.

Идентифицирайте захранващото напрежение, честотата, общия свързан товар, номиналните стойности на двигателя, стартовия ток, управляващото напрежение и броя на веригите. Недостатъчният електрически капацитет може да доведе до прегряване и ненадеждна работа.

2. Определете изискванията за контрол.

Определете дали приложението изисква ръчно управление, автоматична последователност, PLC управление, VFD работа, дистанционно наблюдение, алармени функции или комуникация с контролна система от по-високо ниво.

3. Оценявайте средата.

Температурата, влажността, прахът, излагането на вода, корозивните вещества, вибрациите и местоположението на монтажа могат да повлияят на избора на кутия и управлението на вътрешната температура.

4. Обмислете изискванията за управление на двигателя.

Големите двигатели може да изискват специални методи за стартиране, защита от претоварване, меки стартери или VFD. Шкафът трябва да осигурява подходящ електрически капацитет и разсейване на топлината за избраната архитектура за управление на двигателя.

5. Планирайте достъпа за поддръжка.

Компонентите трябва да бъдат подредени логично, така че техниците да могат да ги идентифицират, тестват, заменят и инспектират ефективно. Кабинет, който е технически функционален, но труден за обслужване, може да увеличи дългосрочните оперативни разходи.

6. Позволете приемлив капацитет за разширяване.

Индустриалните системи често се променят след инсталиране. Осигуряването на подходящи резервни клеми, електрически капацитет, физическо пространство и опции за въвеждане на кабели може да направи бъдещите модификации значително по-лесни.

Какви дизайнерски фактори влияят върху производителността на шкафа?

Добрият дизайн на шкафа изисква внимание към детайлите, които може да не са очевидни отвън. Вътрешното разположение, генерирането на топлина, маршрутизирането на кабелите, заземяването и разделянето на компонентите могат да повлияят на надеждността.

Друго важно съображение е електромагнитната съвместимост. VFD и други силови електронни устройства могат да генерират електрически шум. Подходящото управление на кабелите, заземяването, екранирането и физическото разделяне могат да помогнат за намаляване на смущенията с чувствителни управляващи сигнали.

Къде се използват електрически шкафове за управление?

Електрическите контролни шкафове се използват в широк спектър от индустриални и търговски приложения. Тяхната конфигурация се променя в зависимост от управляваното оборудване.

• Водоснабдителни и помпени системи
• Пречиствателни съоръжения за отпадни води
• Индустриално технологично оборудване
• ОВК и системи за сградна автоматизация
• Производство на производствени линии
• Конвейерни системи
• Индустриални вентилационни системи
• Нагнетателни помпени станции
• Противопожарни и водни системи
• Селскостопанска техника за напояване
• Енергийна и комунална инфраструктура
• Автоматизирани машини и производствено оборудване

При помпени приложения шкафът може да координира множество помпи, сензори за налягане, сензори за ниво, клапани, аларми и комуникационни функции. Това прави възможно изграждането на цялостно решение за управление, вместо просто включване и изключване на двигателя на помпата.

Защо персонализирането е важно за индустриалните контролни шкафове?

Няма универсална конфигурация на електрически шкаф за управление, подходяща за всяка индустриална инсталация. Две съоръжения могат да използват подобни двигатели, но да имат много различни изисквания за управление поради разликите в работното налягане, търсенето на потока, конфигурацията на сензора, захранването, условията на околната среда или архитектурата на автоматизацията.

Персонализирането позволява шкафът да бъде разработен около действителното оборудване и работен процес. В зависимост от проекта персонализирането може да включва:

• Размери на шкафа и конфигурация на корпуса
• Спецификации на входящата мощност
• Брой и мощност на управляваните двигатели
• Избор на PLC и изисквания за програмиране
• VFD или интеграция с плавен старт
• Връзки на сензори и инструменти
• Местни операторски контроли
• Алармени и индикационни системи
• Интерфейси за дистанционно наблюдение и комуникация
• Устройство за въвеждане на кабели
• Решения за охлаждане и вентилация
• Марки на компоненти и електрическа архитектура

За международни проекти инженерните екипи трябва също така да потвърдят, че електрическият дизайн, рейтингите на компонентите, конструкцията на корпуса, практиките за окабеляване, етикетирането и процедурите за изпитване са подходящи за пазара на дестинация и изискванията на проекта.

Как можете да поддържате електрически контролен шкаф?

Превантивната поддръжка е от съществено значение, тъй като електрическите повреди често са по-лесни и по-евтини за отстраняване, преди да се превърнат в големи повреди. Поддръжката винаги трябва да се извършва от квалифициран персонал, като се използват подходящи процедури за електрическа безопасност.

1. Проверете корпуса:Проверете за корозия, физически повреди, разхлабени врати, повредени уплътнения и признаци на проникване на влага или прах.
2. Проверете електрическите връзки:Проверете клемите, окабеляването и достъпните връзки за хлабавост, обезцветяване или прегряване.
3. Температура на монитора:Потърсете прекомерна топлина около задвижвания, контактори, захранвания и други компоненти с високо натоварване.
4. Проверете охладителното оборудване:Почистете филтрите, вентилаторите, вентилационните отвори и топлообменниците според нуждите.
5. Проверете състоянието на компонента:Сменете повредени релета, контактори, предпазители, индикатори или други компоненти според препоръките на производителя.
6. Преглед на алармите:Проучете повтарящи се аларми за претоварване, температура, комуникация или повреда, вместо многократно да ги нулирате.
7. Проверете етикетирането:Уверете се, че кабелите, клемите, прекъсвачите и компонентите остават ясно разпознаваеми.
8. Прегледайте резервните и контролните параметри:Когато се използват програмируеми устройства, поддържайте подходящи записи на конфигурации и програми.

Интервалите на поддръжка трябва да се определят според работната среда, критичността на оборудването, препоръките на производителя и приложимите процедури за безопасност.

Контролен списък за избор на електрически контролен шкаф

Преди да поръчат или проектират шкаф, купувачите могат да използват следния контролен списък, за да намалят риска от избор на неподходяща конфигурация.

Защо да работите с Aote Tianjin Pump Co., Ltd.?

Aote Tianjin Pump Co., Ltd.предоставя решения за електрически шкафове за управление, предназначени да поддържат помпени и промишлени приложения за управление. Тъй като контролният шкаф е тясно свързан с производителността на помпите и свързаното оборудване, правилната интеграция е от съществено значение за постигане на надеждна работа.

За помпена система подходящото решение за управление не трябва да се третира като изолирана електрическа кутия. Шкафът трябва да съответства на характеристиките на двигателя, изискванията за работа на помпата, сензорните сигнали, защитните функции, контролната логика и инсталационната среда на клиента.

Проектно-ориентираният подход може да помогне на клиентите да решат практически проблеми като:

• Координиране на множество помпи в една система за управление
• Управление на условията за автоматично стартиране и спиране
• Интегриране на сигнали за налягане, ниво, поток и други сензори
• Осигурява защита от претоварване на двигателя и електрическа защита
• Поддържа работа с помпа с променлива скорост, където е необходимо
• Подобряване на централизирания мониторинг и операторския контрол
• Адаптиране на конфигурацията на шкафа към специфичните изисквания на проекта

Когато избират доставчик, клиентите трябва да предоставят подробна информация за захранването, мощностите на двигателя, количеството на помпата, метода на управление, сензорите, инсталационната среда, комуникационните изисквания и приложимите стандарти на проекта. Тези подробности позволяват контролното решение да бъде конфигурирано около действителното приложение, вместо да разчита на неподходящо стандартно разположение.

Често задавани въпроси

В1: Каква е основната цел на шкафа за електрическо управление?

Електрически контролен шкаф централизира електрическото разпределение, защитата на оборудването, контролната логика, мониторинга и функциите за автоматизация. Той осигурява организиран интерфейс между захранването, системата за управление, сензорите и индустриалното оборудване.

Q2: Може ли един електрически контролен шкаф да управлява множество помпи?

да Правилно проектираният шкаф може да управлява множество помпи с помощта на контактори, устройства за защита на двигателя, VFD, PLC, релета и други компоненти. Точната конфигурация зависи от броя и мощностите на помпите и необходимата последователност на работа.

Q3: Електрическият контролен шкаф изисква ли PLC?

Не всеки шкаф изисква PLC. Простите системи могат да използват превключватели, релета, контактори и защитни устройства, докато по-напредналите приложения се възползват от базирано на PLC управление за последователност, наблюдение, аларми, комуникация и автоматизация.

Q4: Може ли контролен шкаф да бъде инсталиран на открито?

Да, при условие че корпусът на шкафа, охладителната система, електрическите компоненти, кабелните входове и защитата на околната среда са подходящо избрани за външни условия. По време на проектирането трябва да се вземат предвид атмосферните условия, влажността, температурните промени, прахът и пряката слънчева светлина.

Q5: Защо електрическият контролен шкаф се нуждае от охлаждане?

Електрическите компоненти генерират топлина по време на работа. Задвижванията, захранващите устройства, контакторите и други устройства с голямо натоварване могат да произведат значителна топлинна енергия. Ако топлината не се управлява адекватно, температурата на компонентите може да се повиши и да повлияе на надеждността и експлоатационния живот.

Q6: Каква информация трябва да предоставя, когато поискам персонализиран шкаф?

Полезната информация включва захранващо напрежение, честота, фаза, количество и мощност на двигателя, спецификации на помпата, изисквания за управление, типове сензори, изисквания за комуникация, местоположение на инсталация, условия на околната среда, размери на шкафа, ако са посочени, и всякакви специфични за проекта електрически изисквания.

В7: Колко често трябва да се проверява електрическият контролен шкаф?

Честотата на проверките зависи от условията на работа, критичността на оборудването, излагането на околната среда, препоръките на производителя и приложимите процедури за безопасност. Шкафовете в прашни, влажни, корозивни или високотемпературни среди може да изискват по-честа проверка от шкафовете, инсталирани в чисти вътрешни помещения.

Q8: Може ли електрически контролен шкаф да поддържа дистанционно наблюдение?

да В зависимост от системната архитектура, PLC, комуникационни модули, HMI, индустриални мрежи и други интерфейси могат да бъдат интегрирани, за да осигурят дистанционно наблюдение на състоянието, аларми, работни данни и контролни функции.

Q9: Защо персонализирането на шкафа е за предпочитане пред избора на общ шкаф?

Персонализирането позволява електрическата архитектура, рейтингите на компонентите, контролната логика, конфигурацията на корпуса, охлаждането, окабеляването и комуникационните функции да съответстват на действителното приложение. Това може да подобри обслужването и да избегне ненужни компоненти или недостатъчен капацитет.

Заключение

АнЕлектрически контролен шкафе критична част от съвременната индустриална автоматизация, тъй като обединява функциите за разпределение на мощността, защита, контрол, наблюдение и комуникация в организирана система. Подходящият шкаф може да направи индустриалното оборудване по-лесно за работа, наблюдение, защита и поддръжка.

Най-доброто решение зависи не само от размерите на шкафа. Електрическият товар, характеристиките на двигателя, контролната логика, условията на околната среда, термичното управление, организацията на окабеляването, изискванията за защита, комуникационните функции и бъдещото разширение трябва да бъдат оценени преди финализиране на дизайна.

За помпени станции и приложения за управление на водата връзката между помпата, двигателя, сензорите, контролната логика и електрическия контролен шкаф е особено важна. Едно правилно интегрирано решение може да помогне на операторите да постигнат надеждна автоматична работа, като същевременно прави мониторинга и поддръжката на системата по-управляеми.

Ако планирате нова помпена система, обновяване на съществуваща система за управление или търсите персонализиран електрически контролен шкаф, съответстващ на вашето оборудване,Aote Tianjin Pump Co., Ltd.може да осигури ориентирана към приложението поддръжка. Споделете вашите електрически и контролни изисквания с инженерния екип, за да обсъдите подходяща конфигурация исвържете се с насза персонализирано решение за електрически шкаф за управление.
