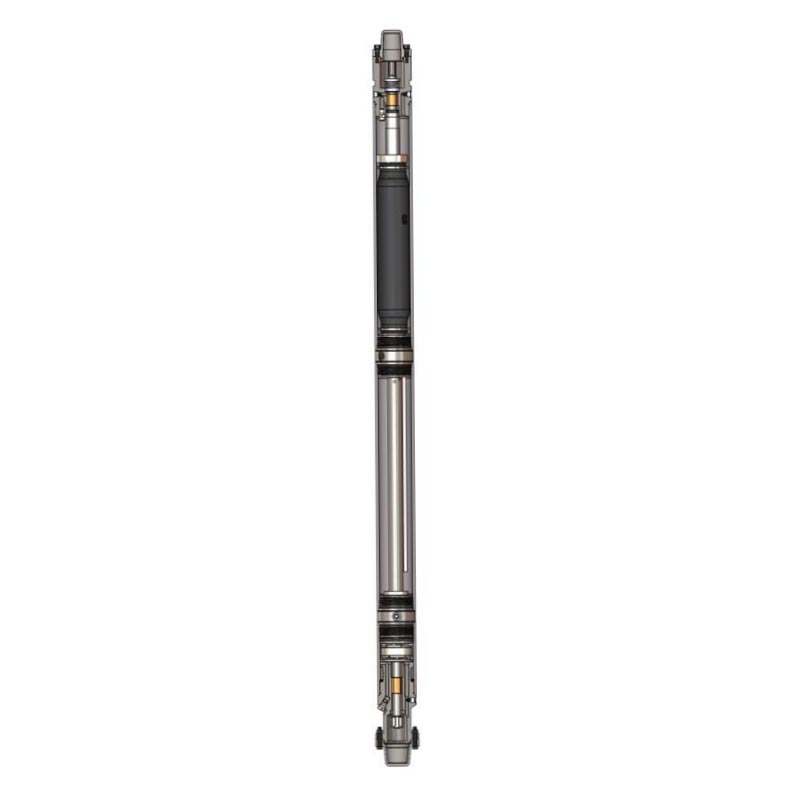

Резюме на статията:АнЕлектрическа потопяема помпа (ESP)е система за изкуствено повдигане в сондаж, проектирана да премества големи обеми течност от дълбоки кладенци към повърхността. Чрез комбиниране на потопяем двигател, многостепенна центробежна помпа, всмукателна система, протектор, кабел и поддържащи компоненти, ESP може да осигури непрекъснато повдигане в среда с тежки нефтени находища. Тази статия обяснява как работи електрическата потопяема помпа, за кои условия на работа е подходяща, как да изберете правилната система и как правилното функциониране и поддръжка могат да намалят прекъсванията на производството и дългосрочните оперативни разходи. Той също така разглежда често срещани ESP предизвикателства, като газови смущения, пясък, високо водоотделяне, температура, корозия и електрическа надеждност.
Електрическата потопяема помпа е вид оборудване за изкуствено повдигане, инсталирано в кладенец, за да помогне за извеждането на резервоарните течности на повърхността, когато естественото налягане на пласта вече не е достатъчно за поддържане на необходимия дебит. За разлика от повърхностните помпени системи, основното повдигащо оборудване е разположено в дупката, което позволява на помпата да работи близо до източника на течност.
ESP обикновено използва електрически двигател за задвижване на многостепенна центробежна помпа. Помпата преобразува механичната енергия в налягане на флуида, позволявайки на маслото, водата и свързаните с тях флуиди да се движат нагоре през производствените тръби. Системата може да бъде проектирана за различни дълбочини на кладенци, производствени цели, флуидни състави, температури и работни условия.
За операторите основното предизвикателство не е просто движението на течност. Истинската цел е да се поддържа стабилен производствен темп, като същевременно се контролира потреблението на енергия, износването на оборудването, честотата на ремонта и непланираните престои. Следователно правилният дизайн на ESP изисква да се вземе предвид цялата среда на кладенеца, вместо да се избира помпа само въз основа на дебита.

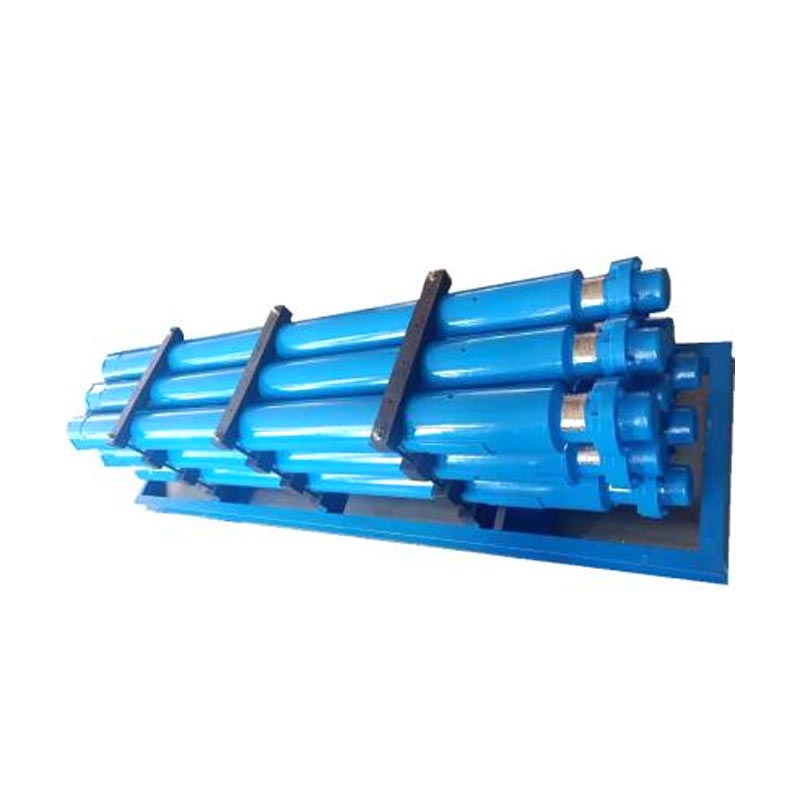

Aote Tianjin Pump Co., Ltd.предоставя решения за електрически потопяеми помпи, предназначени за взискателни приложения за производство на нефт, включително дълбоки кладенци, зрели нефтени находища, офшорни среди и кладенци с високо водно съдържание.
Работният процес започва с подаване на електричество от повърхността чрез специално проектиран захранващ кабел. Електрическата енергия достига до дънния двигател, който преобразува електрическата енергия в ротационна механична енергия.
Моторът задвижва вала на помпата и работните колела. Тъй като течността навлиза във входа на помпата, въртящите се работни колела увеличават скоростта и налягането на течността. Множество степени на помпата са подредени последователно, така че налягането да може прогресивно да се увеличава, докато течността преминава през помпата.
След това течността под налягане навлиза в производствените тръби и се придвижва към повърхността.
Броят на етапите на помпата, конфигурацията на работното колело, мощността на двигателя, конструкцията на кабела и разположението на всмукателния отвор трябва да съответстват на действителните условия на сондажа. Несъответствието може да доведе до прекомерна консумация на енергия, недостатъчно производство, прегряване, газови смущения или ускорено износване на компонентите.
Електрическата потопяема помпа не е отделен компонент. Това е интегрирана производствена система в дупки. Всеки основен компонент трябва да работи правилно, за да може системата да постигне стабилна производителност.
| Компонент | Основна функция | Ключово съображение |
|---|---|---|
| Потопяем двигател | Осигурява въртяща мощност на помпата | Номинална мощност, напрежение, температура, условия на охлаждане |
| Защитник | Помага за защита на двигателя и управлява налягането и отделянето на течности | Налягане, температура, механична съвместимост |
| Многостъпална помпа | Изгражда налягане и повдига производствените течности | Напор, дебит, брой етапи, свойства на флуида |
| Прием | Насочва флуид от кладенец към помпата | Работа с газ, твърди частици, входящо налягане |
| Захранващ кабел | Пренася електрическа енергия от повърхността към двигателя | Температура, напрежение, изолация, механична защита |
| Повърхностни контроли | Регулира и следи електрическата работа | Функции за защита на двигателя, контрол на напрежението, мониторинг и изключване |
Взаимодействието между тези компоненти е особено важно. Например, изборът на мощен двигател без съвпадение на хидравликата на помпата не увеличава автоматично производството. По подобен начин правилно оразмерената помпа все още може да претърпи преждевременна повреда, ако кабелът, протекторът, условията на охлаждане на двигателя или повърхностното захранване са неадекватни.
ESP системите са особено полезни, когато кладенците изискват значителен капацитет за изкуствено повдигане. Те обикновено се разглеждат за кладенци, където желаният дебит надвишава практическите възможности на по-простите методи за повдигане.
Технологията ESP обаче не е автоматично най-доброто решение за всеки кладенец. Операторите трябва да оценят пълния производствен профил, включително очаквания дебит на флуида, налягането в резервоара, геометрията на кладенеца, газовата фракция, твърдите вещества, температурата и очакваните производствени промени през целия период на обслужване на оборудването.
Правилният избор е един от най-важните фактори, определящи експлоатационния живот на ESP. Помпа, която е подходящо съобразена с кладенеца, може да осигури стабилна производителност, докато неправилно избрана система може да работи извън своя ефективен диапазон и да изпита ненужен механичен или електрически стрес.
Започнете с очакваната скорост на производство на течност, вместо просто да изберете най-голямата налична помпа. Целевият процент трябва да отчита текущото производство и реалистичното бъдещо поведение на сондажа.
Превишаването на размера може да причини неефективна работа, прекомерна консумация на енергия или нестабилни условия на изпомпване. По-малкият размер може да попречи на кладенеца да достигне производствената си цел.
Напорът на помпата трябва да отчита изискването за вертикално повдигане и загубите на налягане през производствената система. Дълбочината на кладенеца, размерите на тръбите, повърхностното налягане, плътността на течността и скоростта на потока влияят върху необходимата хидравлична производителност.
Съставът на течността пряко влияе върху дизайна на ESP. Операторите трябва да имат предвид:
Тези фактори влияят върху хидравликата на помпата, избора на материал, изискванията за работа с газ, охлаждането на двигателя и очаквания живот на компонентите.
Сондажното оборудване трябва физически да пасва на кладенеца. Диаметърът на корпуса, размерът на тръбата, отклонението, степента на изкривяване, дълбочината на настройка и наличният просвет трябва да бъдат прегледани преди финализиране на конфигурацията на ESP.
Двигателят трябва да осигурява адекватна мощност, без да е ненужно голям. Напрежението, токът, дължината на кабела, спадът на напрежението, капацитетът на повърхностния трансформатор и контролното оборудване трябва да се разглеждат като част от електрическия проект.
Условията на резервоара могат да се променят значително през живота на кладенеца. Конструкция, която работи добре днес, може да стане неефективна, ако дебитът на флуида, обводнеността, производството на газ или налягането в резервоара се променят значително.
Практичният дизайн на ESP следователно взема предвид не само първоначалната работна точка, но и очаквания производствен пакет.
ESP системите работят в агресивна среда. Висока температура, налягане, корозивни течности, газ, пясък, вибрации и електрически стрес могат да повлияят на надеждността на оборудването.
Свободен газ, навлизащ в центробежна помпа, може да намали хидравличната ефективност и да причини нестабилна работа. Прекомерното количество газ може да попречи на нормалната работа на помпата и да увеличи риска от блокиране на газ.
Когато производството на газ е значително, дизайнът на ESP може да изисква подходящ подход за работа с газ и внимателно разположение на всмукателния отвор.
Произведеният пясък може да причини ерозия на работни колела, дифузори и други хидравлични канали. Кладенци със значително производство на твърди вещества изискват подходящ избор на материал, оперативни практики и управление на производството.
Температурата влияе върху изолацията на двигателя, работата на кабела, поведението на смазката, уплътненията и други компоненти. Оборудването трябва да бъде оценено за действителната температура в дупката, а не за обща оценка на повърхностната температура.
Вода, соли, разтворени газове и други химически съставки могат да ускорят корозията. Следователно съвместимостта на материалите трябва да се оценява в съответствие с действителната химия на добре флуид.
Voltage imbalance, inadequate power supply, excessive voltage drop, poor connections, and inappropriate control settings can create additional motor stress. Стабилното електрическо захранване и подходящата защита са от съществено значение за дългосрочната работа на ESP.
Въпреки че ESP оборудването е предназначено за работа в сондаж, надеждността започва преди монтажа. Инженеринг, монтаж, въвеждане в експлоатация, мониторинг и управление на производството допринасят за експлоатационния живот.
Превантивното управление обикновено е по-ефективно от чакането на пълна повреда в дупката. Because ESP retrieval can require a significant workover operation, early identification of abnormal conditions can have a major economic impact.
Когато е правилно избрана и експлоатирана, електрическата потопяема помпа може да осигури няколко важни предимства за операторите на нефтени находища.
| полза | Оперативна стойност |
|---|---|
| Висок капацитет за повдигане на течности | Поддържа кладенци, изискващи значително изкуствено повдигане. |
| Монтаж в сондаж | Поставя повдигащия механизъм близо до производствената зона. |
| Непрекъснато производство | Може да поддържа стабилно производство, когато е правилно съчетано с условията на кладенеца. |
| Адаптивност | Могат да се разработят конфигурации за различни дълбочини, скорости, температури и условия на флуида. |
| Гъвкавост на приложението | Подходящ за много зрели, дълбоки, офшорни и висоководни производствени среди. |
| Оптимизация на производството | Позволява на операторите да регулират изкуственото повдигане според променящите се условия на сондажа. |
Най-голямото предимство не е просто способността за повдигане на помпата. Това е способността да се проектира система за изкуствено повдигане според действителните производствени изисквания на кладенец. Това прави прецизното проектиране и системно съвпадение критично важно за постигане на очакваните резултати.
Няколко грешки, които могат да бъдат избегнати, могат да намалят работата на ESP, дори когато самото оборудване е технически способно.
Електрическата потопяема помпа е мощно решение за изкуствено повдигане за кладенци, където естествената резервоарна енергия не може да осигури необходимата продуктивност. Неговата комбинация от електродвигател в дупка и многостепенна центробежна помпа позволява значителни обеми сондажен флуид да бъдат издигнати ефективно от дълбоки производствени зони.
Успешната работа на ESP обаче зависи не само от капацитета на помпата. Well depth, production rate, pump head, fluid properties, gas content, sand, temperature, corrosion, electrical supply, and future production changes must all be considered during system design.
За операторите на нефтени находища най-ефективният подход е да третират ESP като цялостна производствена система, а не като изолирана част от оборудването. Точните данни за кладенеца, подходящото съвпадение на компонентите, внимателната инсталация, непрекъснатото наблюдение и превантивната поддръжка могат да помогнат за намаляване на неочакваните прекъсвания и да подобрят дългосрочната производствена надеждност.
Aote Tianjin Pump Co., Ltd.се фокусира върху решения за електрически потопяеми помпи за взискателни условия на производство на нефт. С подходящи конфигурации на помпата, опции за захранване, материали и дизайн на системата, оборудването може да се адаптира към различни дълбочини на кладенеца, характеристики на течности, температури и производствени изисквания. Ако оценявате ESP система за нов кладенец, зряло петролно находище, офшорен проект или приложение с високо ниво на вода,свържете се с насза да обсъдим вашите работни условия и да намерим подходящо решение за електрическа потопяема помпа.
Електрическа потопяема помпа се използва за изкуствено повдигане в нефтени и газови кладенци. Той помага за преместването на резервоарните течности от дъното към повърхността, когато естественото налягане в резервоара е недостатъчно за постигане на необходимия дебит. ESP системите са особено полезни за дълбоки кладенци и приложения, изискващи относително високо производство на течност.
Електрическият двигател завърта многостепенна центробежна помпа. Всяко работно колело предава енергия на сондажния флуид, увеличавайки неговата скорост и налягане. Множество етапи се комбинират, за да осигурят общия напор, необходим за придвижване на производствения флуид през тръбите и към повърхността.
да ESP системите често се разглеждат за кладенци, произвеждащи значителни количества вода заедно с въглеводороди, тъй като те могат да бъдат конфигурирани за високи изисквания за обработка на течности. Въпреки това, свойствата на водата, корозионният потенциал, плътността на течността и желаната производствена скорост трябва да бъдат оценени по време на проектирането на системата.
Експлоатационният живот може да бъде повлиян от температура, химия на флуидите, съдържание на газ, производство на пясък, корозия, електрически условия, механично натоварване, работни практики, качество на монтажа и поддръжка. Accurate equipment selection and monitoring can help reduce avoidable failure risks.
ESP системите могат да бъдат проектирани за кладенци с производство на газ, но прекомерният свободен газ може да намали производителността на конвенционалните центробежни помпени степени. The gas-to-liquid ratio, intake conditions, pressure, and expected gas behavior should therefore be considered when designing the system.
Incorrect sizing can lead to inefficient operation, insufficient production, excessive power consumption, or additional mechanical stress. Помпата трябва да бъде избрана според очаквания дебит на производство, необходимия напор, условията на сондажа, свойствата на течността и очаквания работен диапазон.
Важната информация обикновено включва дълбочина на кладенеца, размер на корпуса, дълбочина на настройка, производствена цел, налягане в резервоара, дънно налягане, плътност на флуида, вискозитет на маслото, воден разрез, съдържание на газ, температура, производство на твърди частици, химия на флуида, конфигурация на тръбите и налична електрическа мощност.
Операторите могат да намалят времето за престой, като използват точни данни за кладенеца, избират съвместими компоненти, следват правилни процедури за инсталиране, наблюдават работните параметри, поддържат стабилни електрически условия, ранно разследват необичайни тенденции и планират превантивна поддръжка въз основа на действителните работни условия.
Не. Голяма помпа може да работи извън предпочитания си работен диапазон и да консумира ненужна енергия. The objective should be to select a system that matches the well's hydraulic and production requirements while allowing reasonable operating flexibility as conditions change.
Петролните кладенци се различават значително по дълбочина, дебит, температура, химия на флуидите, съдържание на газ, твърди частици и електрически условия. Персонализирано решение позволява моторът, помпата, материалите, кабелът и поддържащите компоненти да бъдат съобразени с действителната работна среда, вместо да се разчита на универсална конфигурация.
Търсите електрическа потопяема помпа за вашия проект за производство на петрол?Споделете дълбочината на кладенеца, целевия дебит, условията на течността, температурата и наличните изисквания за мощност сAote Tianjin Pump Co., Ltd.да обсъдим подходяща конфигурация.Свържете се с насза професионална помощ с вашите изисквания за електрическа потопяема помпа.
