Основните части на потопяемата геотермална помпа с малък диаметър: центробежна помпа/всмукателен/газов сепаратор/потопяема мотор/протектор/мотор кабел удължение/разряд.
Потопяема геотермална помпа с малък диаметър е специално разработена за геотермални кладенци и високотемпературни под земята проекти за добив на вода, изискващи компактни инсталационни размери и продължителна работа.
За разлика от конвенционалните потопяеми помпи, геотермалните кладенци често са свързани с предизвикателства като: Ограничен диаметър на кладенеца, Високотемпературна циркулация на вода, Дългосрочна непрекъсната работа, Трудни условия на поддръжка, Корозивни подземни среди

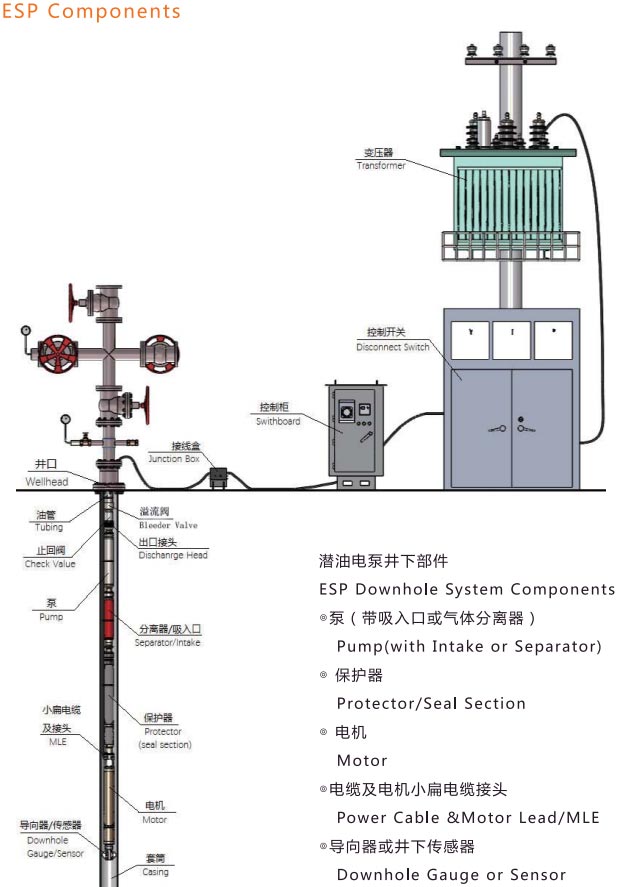

Aote ESP система с малък диаметър интегрира многостепенна центробежна помпа, газов сепаратор, протектор и високотемпературен потопяем двигател за осигуряване на цялостно решение за повдигане на флуид от дълбоки кладенци.
Стандартният диаметър на помпата варира от 3,38 инча до 8,75 инча, което я прави подходяща за тесни геотермални кладенци и приложения на петролни полета. В зависимост от условията на кладенеца, налични са персонализирани конфигурации за различен дебит скорости, височини на повдигане и изисквания за температура.

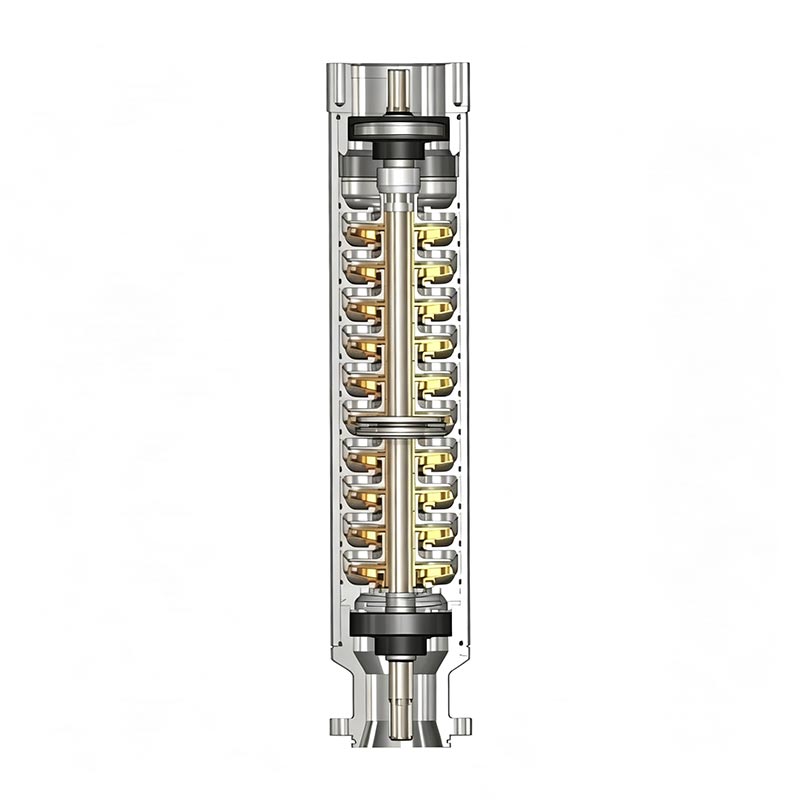

Броят на степени на помпата се определя от необходимото повдигане. Всеки етап се състои от плаващо работно колело, свързано към задвижващ вал monel-k500 и стационарен дифузьор, насочващ потока на течността. Аксиалната сила на работното колело е направени от устойчив на износване материал. За да се намали аксиалната сила, структурата на работното колело и дифузора е проектирана от плаващ тип. Останалото аксиално натоварване и собственото тегло на вала на помпата се държат от предпазния аксиален лагер.
Това е смукателният отвор за сондажна течност, влизаща в потопяемата центробежна помпа. Междувременно свободният газ може да бъде отделен преди да потече в потопяемата центробежна помпа, следователно ефектът на освобождаващ газ върху помпения модул.

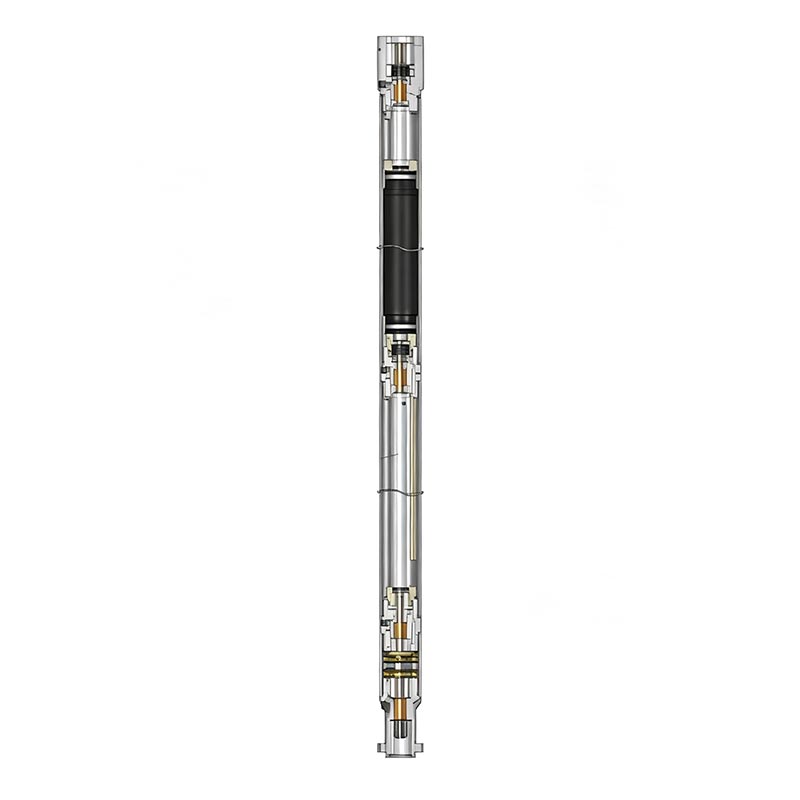

Всяка секция съдържа множество излишни бариерни камери за подобряване на надеждността. Бариерните камери се предлагат в тип лабиринт и торба. Валът на протектора обикновено използва материал Monel-k500. Има шест механични лицеви уплътнения то. Аксиалният лагер, използван в уплътнителната секция, има висок капацитет на износване. ние можем да предложим различни типове и серии уплътнения към адаптирайте индивидуалните условия на кладенец.

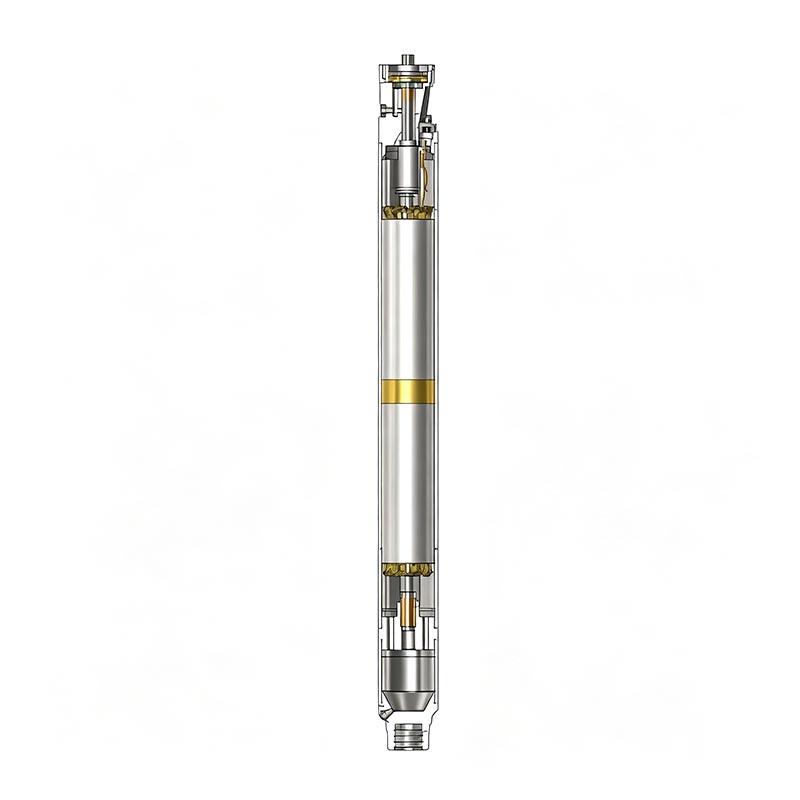

Потопяемият двигател е мощността на задвижването на многостепенна центробежна помпа. Това е двуполюсна трифазна клетка за катерици асинхронен двигател.
Състои се главно от статор, ротатор и петролна система и др. Поради потопяемия двигател е ограничен от кладенец диаметър и температура на околната среда. Външният му вид е дълъг и тънък. Максималната дължина може да достигне 10 м. Напълва се с високоякостно, супер диелектрично масло за смазване и топлопроводимост.
Работното състояние на потопяемия двигател е в изправено положение. Горният му опорен лагер носи аксиалната сила и собственото тегло на ротора Топлината, генерирана от двигателя, се предава на сондажна течност през корпуса на двигателя.
Използва се за добив на топла подземна вода за:
• Топлофикация
• Изграждане на отоплителни системи
• Приложения за промишлено отопление
Осигурява непрекъсната циркулация на топла вода за геотермални електроцентрали.
Подходящ за нефтени кладенци, изискващи компактни ESP системи за производство на течност.
Използва се в дълбоки кладенци, където стандартните потопяеми помпи не могат да издържат на температурни условия.
Aote Tianjin Pump Co., Ltd. е създадена през 2004 г., която е професионален производител в производството, продажбите, изследвания и разработване на електрически потопяеми помпи, потопяеми помпи, канализационни помпи и двигатели в един от професионалните производители. Компанията е регистрирана като частно предприятие в Jin nan Economic Development Area, индустриална зона за развитие в Тиендзин, Китай.
Компанията има силни възможности за разработване на продукти, за да въведе технологията за потопяема електрическа помпа REDA, импортиране на технологията за потопяеми двигатели, разработена на базата на синхронизация с водещите в света потопяеми двигатели помпи, потопяеми помпи, и получени отговарят на специалните изисквания на клиентите на различни специални продукти.
Създадохме 6 основни секции за производство, включително подреждане на ламиниране, намотка на статор, монтаж на мотор, помпа монтаж, протектор и сепаратор, протектор и сепаратор. Досега годишната продукция капацитетът на AOTE достигна 1150 ESP единици.
За да гарантираме качеството, ние стриктно спазваме стандартите за система за управление ISO9001-2008, разчитаме на модерни система за управление и водещата идеология на смели иновации, което прави продукта по-отзивчив към пазара. става все по-усъвършенстван и е признат от нашите клиенти.
Благодарение на вашата подкрепа, любов и доверие AOTE постигна днешното брилянтно постижение. Шумин Чен, нашият генерал мениджърът изразява дълбока благодарност тук! Ще изпълним очакванията и ще увеличим технологичното съдържание на продуктите да свети ярко.
Стандартната система е проектирана за геотермални приложения с работни температури от 100 ℃ до 260 ℃. Материал изборът и конфигурацията на двигателя могат да бъдат персонализирани според действителните условия на сондажа.
да Помпата е специално проектирана за тесни кладенци, с налични диаметри от 3,38 инча до 8,75 инча.
Ключови компоненти като задвижващия вал могат да използват сплав Monel K500, докато високотемпературните изолационни материали и диелектрично масло се прилага в системата на двигателя.
да Aote може да персонализира етапите на помпата, мощността на двигателя, уплътнителната структура и материалите въз основа на дълбочината на кладенеца, температурата, скорост на потока и характеристики на флуида.
