Резюме на статията: MLE плосък кабеле предназначен за приложения, при които компактният монтаж, механичната защита и надеждното електрическо предаване са от съществено значение.Аотепредоставя решения за плосък кабел за взискателни среди на петролни полета, включително мобилно оборудване за регистриране, автоматизация на кладенци и промишлени системи за контрол. Това ръководство обяснява структурата на кабела, ключовите предимства, сценариите на приложение, критериите за избор и опциите за персонализиране, за да помогне на инженерите, ръководителите на проекти и екипите за доставка да идентифицират подходящ кабел за техните работни условия.
MLE плосък кабел е компактен кабел с плосък профил, предназначен за приложения, които изискват ефективно електрическо предаване, спестяваща място инсталация и механична защита. В зависимост от конструкцията и предназначението му, той може да се прилага към оборудване за регистриране на петролни находища, мобилни кабелни системи, автоматизация на кладенците и други промишлени инсталации, изложени на движение, вибрации и тежки работни среди.
При взискателни индустриални приложения конвенционалните кабели могат да се сблъскат с предизвикателства като ограничено пространство за монтаж, многократно огъване, контакт с масло и механично въздействие. Правилно определен плосък кабел помага за справяне с тези предизвикателства чрез комбиниране на нископрофилна геометрия с подходящ проводник, изолация, обвивка и защитни слоеве.

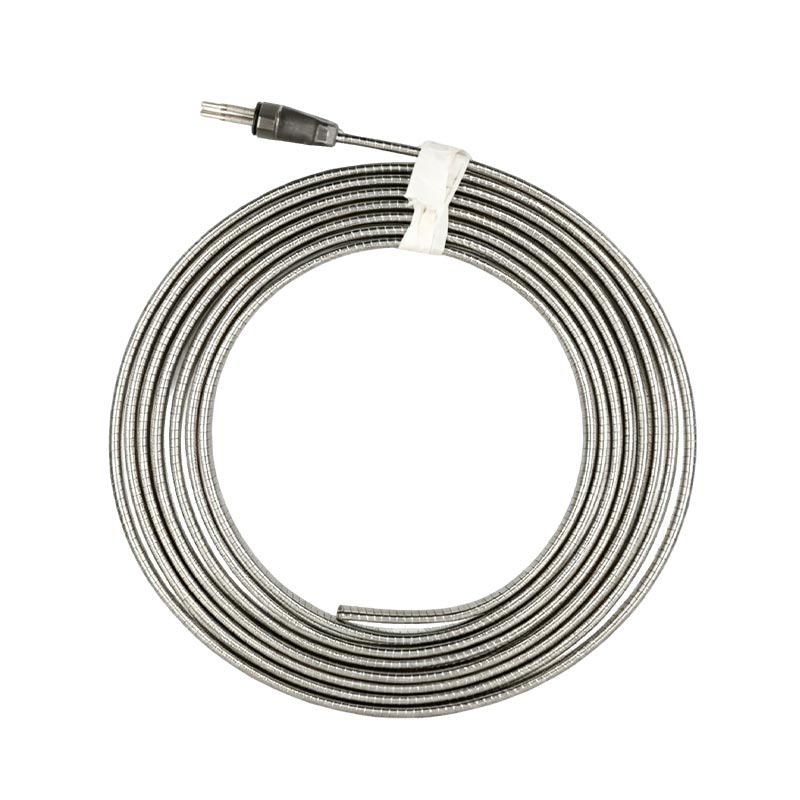

MLE плоският кабел на Aote е представен като компактно, бронирано кабелно решение за регистриране на нефтени находища и мобилно окабеляване. Неговата плоска конструкция и блокиращата стоманена броня са предназначени да поддържат пространствено ефективно насочване и механична защита.
Когато оценяват този кабел, купувачите трябва да правят разлика между общата категория MLE кабел и точната спецификация на отделен продукт. Номиналното напрежение, конфигурацията на проводника, температурните граници, химическата съвместимост и допустимите условия на огъване трябва да бъдат потвърдени спрямо техническата документация на производителя.
Ефективността на MLE плоския кабел зависи от това как неговите компоненти работят заедно. Всеки слой служи за определена цел и цялостната конструкция трябва да бъде избрана според средата на инсталиране, а не само според външния вид.
Проводникът пренася електричество или сигнали през кабела. Медта се използва често поради своята електрическа проводимост и практични характеристики на обработка. Материалът на проводника, площта на напречното сечение, конфигурацията на нишките и електрическият товар влияят на производителността.
За приложения, включващи повтарящи се движения, гъвкавостта на проводника и устойчивостта на умора са особено важни. Подходящият дизайн трябва да отчита честотата на огъване, разстоянието на движение, инсталационното напрежение и необходимия експлоатационен живот.
Изолацията разделя електрически проводниците и помага за защита срещу ток на утечка и късо съединение. Изборът на материал зависи от работното напрежение, температурата на околната среда, излагането на влага и контакта с течности от нефтени находища или индустриални химикали.
Материали като XLPE и EPDM се използват в различни дизайни на индустриални кабели, но не са взаимозаменяеми във всяко приложение. Купувачите трябва да проверят действителния изолационен материал и неговата съвместимост с очакваните течности и температури на мястото на монтажа.
Механичната защита става важна, когато кабелът е инсталиран близо до движещи се машини, влачен през контролирана работна зона или е изложен на удар и абразия. Заключващата се метална броня може да помогне за устойчивост на външни механични повреди, като същевременно запазва компактен профил.
Външната обвивка осигурява допълнителна бариера срещу излагане на околната среда. В зависимост от дизайна, материалите могат да бъдат избрани за устойчивост на масло, влага, абразия или други специфични за обекта условия. Armor не прави автоматично кабела водоустойчив, устойчив на смачкване или подходящ за всяка химическа среда; тези способности трябва да бъдат установени чрез продуктови спецификации и тестване.
Стойността на кабела с плосък проводник MLE идва от съответствието на неговия дизайн с условията, в които работи. За индустриалните купувачи най-важните предимства са ефективността на монтажа, механичната защита и съвместимостта със заобикалящото оборудване.
Плоското напречно сечение може да опрости маршрутизирането през тесни пространства, кабелни водачи и компактно разположение на оборудването. При инсталации, където наличното свободно пространство е ограничено, този профил може да помогне на инженерите да подредят кабелите заедно с друго оборудване, без ненужно да увеличават обвивката на инсталацията.
Подходящо проектираната броня помага за защита на кабела срещу външен контакт, абразия и определени форми на механично въздействие. Това е особено важно за оборудването за дърводобив и индустриалните машини, където повредата на кабела може да причини непланирана поддръжка или прекъсвания.
Някои мобилни приложения изискват кабел, за да се движат многократно по време на нормална работа. В тези случаи подходящ дизайн на проводник и изолация може да помогне за справяне с умората, свързана с огъване. Въпреки това, не всеки плосък кабел е предназначен за непрекъснато динамично движение. Купувачите трябва да потвърдят разрешения радиус на огъване, разстояние за пътуване, скорост на движение и условия за изпитване на умора.
Нефтените находища и индустриалните инсталации могат да изложат кабелите на смазочни материали, въглеводороди, солен разтвор, влага, топлина и вибрации. Изборът на подходящи материали за изолация, обвивка и броня спомага за привеждането на кабела в съответствие с тези работни условия и намалява риска от преждевременно влошаване.
Плоските кабели, конвенционалните плоски кабели и кръглите кабели отговарят на различни изисквания за инсталиране. Най-добрият избор зависи от наличното пространство, механичното излагане, електрическото натоварване, моделите на движение и условията на околната среда.
| Фактор за оценка | MLE плосък кабел | Стандартен плосък кабел | Традиционен кръгъл кабел |
|---|---|---|---|
| Инсталационен профил | Плосък и компактен | Плосък и икономичен | Объл профил |
| Механична защита | Може да включва блокираща метална броня | Зависи от избраната конструкция | Зависи от дизайна на ножницата и бронята |
| Маршрутизиране в тесни пространства | Подходящо, когато размерите и луфтовете съвпадат | Често подходящ | Зависи от диаметъра и разположението на инсталацията |
| Динамично огъване | Трябва да се провери за конкретния модел | Трябва да се провери за конкретния модел | Трябва да се провери за конкретния модел |
| Устойчивост на масла и химикали | Зависи от изолационните и обвивните материали | Зависи от избора на материал | Зависи от избора на материал |
| Типичен приоритет при избора | Компактно оформление и необходима механична защита | Общо прокарване на плосък кабел | Приложения, подходящи за кръгъл кабелен профил |
Това сравнение е общо ръководство за избор, а не заместител на специфични за модела тестови данни. Един добре проектиран кръгъл кабел може да превъзхожда неподходящия плосък кабел при определени условия. Инженерите трябва да сравняват проверените спецификации, вместо да разчитат само на формата на кабела или продуктовата категория.
За свързани опции, проучете промишлената гама от помпи и кабели на Aote и прегледайте съответната техническа документация, преди да финализирате системния дизайн.
Плоската, защитена конструкция може да бъде полезна в промишлени среди, където прокарването на кабелите и механичното излагане са важни съображения за проектиране. Действителната пригодност на конкретен кабел зависи от неговите одобрени работни условия и електрически характеристики.
Операциите по регистриране често включват инструменти и оборудване, които се движат по време на тестване или измерване. Прокарването на кабела трябва да отчита движението, абразията, наличното пространство и излагането на замърсители от нефтените находища. Подходящ плосък кабел може да помогне за поддържане на организирано маршрутизиране и надеждни връзки.
Инсталациите на кладенеца може да имат ограничено пространство около клапани, оборудване за наблюдение, съединителни кутии и контролни компоненти. Компактният профил на кабела може да помогне за опростяване на маршрута, при условие че кабелът отговаря и на необходимите електрически, екологични и механични спецификации.
Мобилното оборудване може да генерира повтарящо се движение на кабела, вибрации и контакт с близки компоненти. Кабел, избран за правилното динамично натоварване, може да поддържа захранващи или контролни връзки, като същевременно помага за управление на износването, свързано с нормална работа.
Офшорните и крайбрежните съоръжения могат да изложат електрическите системи на влага, сол, вибрации и корозивни атмосфери. Съвместимостта на материалите и защитната конструкция са от съществено значение. Не трябва да се приема, че един брониран кабел е подходящ за директно излагане на морска вода или монтаж в опасни зони без необходимите доказателства и одобрения.
Преди да посочите кабел с плосък проводник MLE за някое от тези приложения, потвърдете дали необходимата функция е предаване на мощност, предаване на сигнал или и двете. Също така установете маршрута на инсталиране на кабела, работния цикъл, излагането на околната среда и изискванията за свързване.
Изборът на кабел въз основа само на неговите размери или покупна цена може да създаде инженерни рискове, които могат да бъдат избегнати. Структурираният преглед помага на екипите за доставки да сравняват технически подходящи продукти и да намалят проблемите със съвместимостта по време на инсталирането.
Следната таблица може да се използва като отправна точка за техническо запитване.
| Спецификация | Информация за потвърждение | Защо има значение |
|---|---|---|
| Напрежение и ток | Системни рейтинги и изисквания за натоварване | Електрическа безопасност и оразмеряване на проводници |
| Конфигурация на проводника | Материал, брой жила и напречно сечение | Електрически характеристики и съвместимост на връзките |
| Изолация и обвивка | Вид на материала и експлоатационни граници | Топлинна и екологична пригодност |
| Габаритни размери | Допустими отклонения на ширина, дебелина и размери | Монтажно пространство и монтаж на оборудването |
| Механични изисквания | Радиус на огъване, цикъл на движение и конструкция на бронята | Устойчивост на износване и умора, свързана с движение |
| Качествена документация | Приложими стандарти и записи от изпитвания | Проследимост и приемане на проекта |
Индустриалните кабелни проекти рядко споделят същите условия за монтаж. Разликите в електрическото натоварване, работната температура, маршрутизирането на кабела, честотата на движение и излагането на околната среда могат да повлияят на най-подходящия дизайн.
Аоте посочва, че неговият MLE кабел с плосък проводник може да бъде персонализиран според изискванията на приложението. В зависимост от техническата осъществимост, обсъждането на спецификацията може да обхваща конфигурацията на проводника, площта на напречното сечение, материалите на обвивката и дължината на кабела.
Когато изисквате персонализирано решение, предоставете точно описание на оборудването и неговите работни условия. Това позволява на производителя да оцени съвместимостта преди производство и помага за предотвратяване на несъответствие между дизайна на кабела и средата на инсталиране.
Изискванията за изпитване трябва да отразяват действителното приложение и приложимите стандарти. Ако даден проект изисква непрекъсната гъвкава работа, обслужване при висока температура или одобрение за опасни зони, тези изисквания трябва да бъдат изрично посочени и документирани, вместо да се приемат от общо описание на продукта.
За по-широко системно планиране, купувачите могат също така да прегледат информацията на Aote за електрически потопяеми помпени системи, за да разберат как изборът на кабел се вписва в цялостната конфигурация на оборудването.
отговор:Той е предназначен за приложения, които изискват компактен плосък кабелен профил, надеждно електрическо предаване и подходяща механична защита. В зависимост от спецификацията си, той може да се използва при регистриране на нефтени находища, автоматизация на кладенци и други промишлени кабелни инсталации.
отговор:Основната разлика е профилът на напречното сечение. Плоският кабел може да пасне по-удобно в тесни пространства за маршрутизиране, докато кръглият кабел може да пасне на други инсталационни подредби. Бронята, гъвкавостта, електрическият капацитет и устойчивостта на околната среда зависят от специфичната конструкция на всеки кабел.
отговор:Пригодността му зависи от изолацията, обвивката, бронята и използваните химикали. Купувачите трябва да предоставят очакваните течности, концентрация, температура и продължителност на експозиция, така че производителят да може да потвърди съвместимостта на материала.
отговор:Не. Непрекъснатото огъване зависи от конструкцията на проводника, материалите, радиуса на огъване, скоростта на движение и резултатите от теста за умора. Потвърдете, че точният модел е оценен за необходимия работен цикъл преди инсталиране.
отговор:Аоте описва опциите за персонализиране на конфигурацията на проводника, площта на напречното сечение, материала на обвивката и дължината на кабела. Споделете вашите технически изисквания и условия за монтаж, за да потвърдите наличните опции за вашия проект.
отговор:Включете предвиденото приложение, напрежение, ток, брой проводници, площ на напречното сечение, необходима дължина, работна температура, излагане на химикали, условия на движение, общи граници на размерите и всички необходими стандарти или документация.
отговор:Сравнете одобрения технически лист със спецификациите на вашия проект. Поискайте съответни записи за електрически, размерни, механични и екологични тестове и проверете дали всички необходими сертификати или одобрения се отнасят за точната конфигурация на продукта.
MLE плоският кабел може да бъде практичен вариант за промишлени инсталации, които се нуждаят от компактно насочване, механична защита и надеждно електрическо предаване. Правилното решение зависи от нещо повече от формата на кабела: размерът на проводника, изолационните материали, работните условия, изискванията за движение и съвместимостта на оборудването влияят върху дългосрочната работа.
За инженерите и екипите за доставки ясна техническа спецификация и задълбочен преглед на продуктовата документация са основни стъпки към намаляване на рисковете при инсталиране и подобряване на планирането на поддръжката. Aote предлага решение за плосък кабел MLE с опции за персонализиране, предназначени да отговорят на различни индустриални изисквания.
Ако се снабдявате с плосък кабел MLE за регистриране на петролни полета, автоматизация на кладенци или друго взискателно промишлено приложение, посетете продуктовата страница на Aote MLE кабел с плосък проводник, за да прегледате информацията за продукта. Споделете вашите работни условия, изисквания за размери и електрически спецификации с екипа на Aote исвържете се с насднес, за да обсъдите подходяща кабелна конфигурация, да поискате техническа поддръжка и да получите оферта за вашия проект.
-
