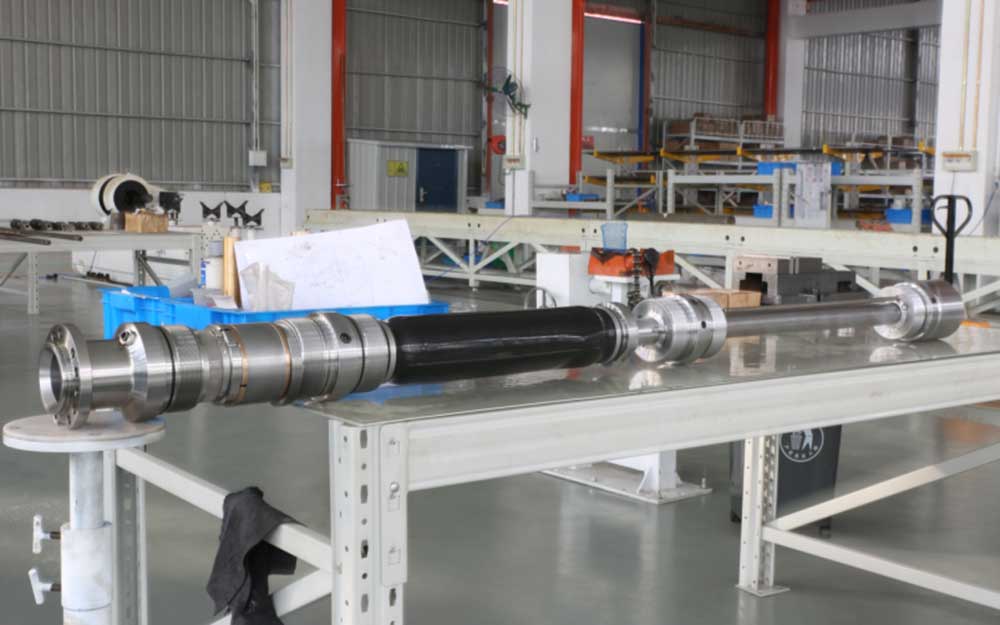

TheЕлектрическа потопяема помпае система за изкуствено повдигане в дупки, предназначена за непрекъснато производство на суров нефт в дълбоки кладенци, офшорни платформи и сложни условия на резервоар. Той интегрира високоефективен потопяем двигател, многостепенна центробежна помпа, система за защита, устойчива на газ и пясък, и надеждна уплътнителна структура, за да осигури стабилна ефективност на повдигане на масло.
Проектирана за кладенци с голямо количество вода, зрели нефтени находища, офшорно производство и предизвикателни резервоарни среди, системата ESP за петрол помага на операторите да подобрят ефективността на производството, да намалят честотата на ремонта и да намалят дългосрочните оперативни разходи.
С множество диаметри на помпата, конфигурации на мощността и налични опции за материали, тя може да бъде персонализирана според дълбочината на кладенеца, характеристиките на флуида, температурата и производствените изисквания.

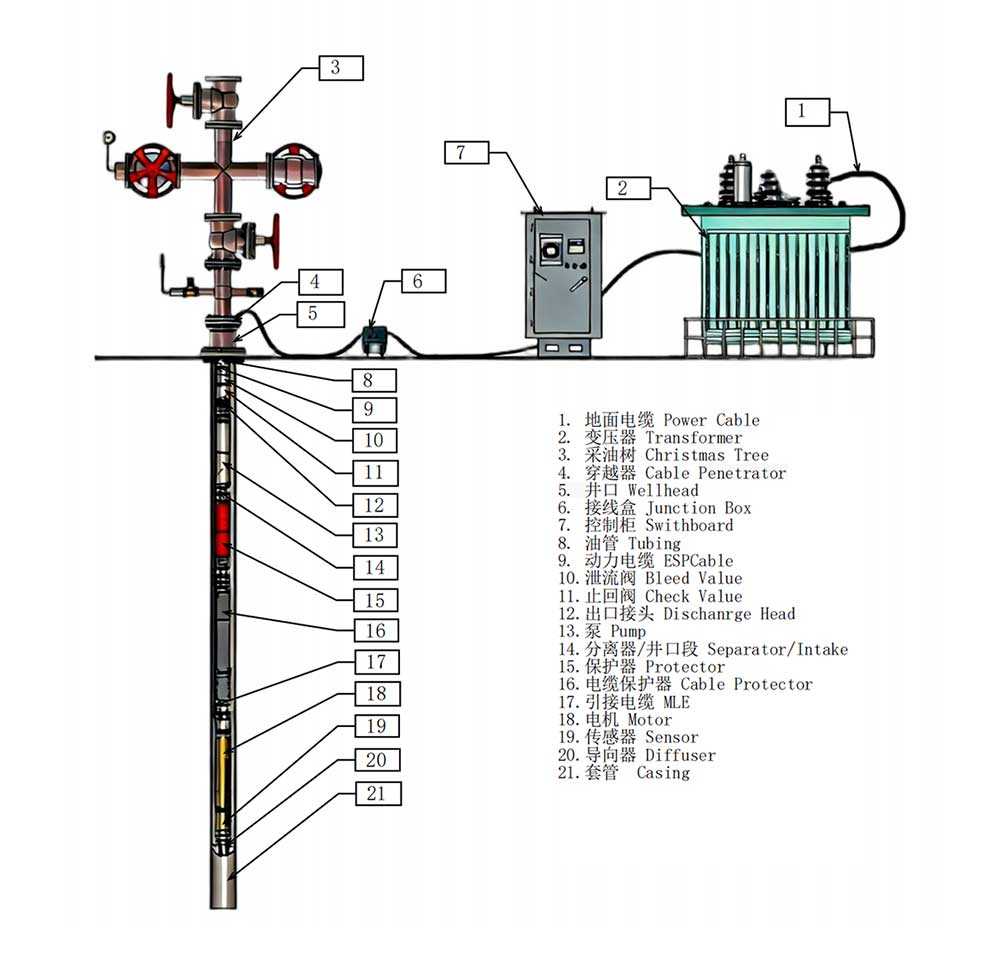

| не | Име на оборудването | Необходимост | Метод на доставка | Описание на оборудването |
| наземни съоръжения | ||||
| 1 | Съединителна кутия | Не е задължително | Доставя се от клиента |
1.За подземни кабелни връзки в наземни кабелни кладенци 2. Предотвратяване на газ под високо налягане в подземни мини |
| 2 | Повишаващ трансформатор с променлива честота | Задължително | Доставя се от клиента | Използва се за повишаване на захранващото напрежение до напрежението на земята, необходимо за електрическата помпа |
| 3 | Контролен шкаф с променлива честота с ниско напрежение (включително синусоидален филтър) | Задължително | Доставя се от клиента | За управление, защита и регулиране на работния статус на електрическата помпа |
| 4 | Филтър | Не е задължително | Доставя се от клиента | За защита на електрически помпи и критично оборудване в електрически мрежи |
| 5 | Повърхностен кабел | Не е задължително | Доставя се от клиента |
1. Използва се за свързване на наземно оборудване 2.контрол на цената на помпата |

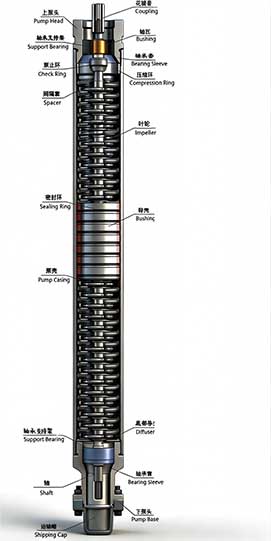

| съединител за тръбна колона в сондаж | ||||
| 1 | оборудване за главата на кладенеца | Задължително | Доставя се от клиента | 1. За окачване на тръбни низове и свързване на повърхностни тръбопроводи 2. За подземно преминаване на кабели |
| 2 | маслена тръба | Задължително | Доставя се от клиента | Използва се за свързване на електрически помпи и образуване на канал за повдигане на течност в кладенец |
| 3 | изпускателен клапан | Не е задължително | Доставя се от клиента | Изпускане на флуид от тръбен кладенец за изпомпване |
| 4 | Еднопоточен вентил | Задължително | Доставя се от клиента | Функцията за изключване на помпата предотвратява обратния поток на сондажната течност в тръбния низ, което може да причини воден удар и да повреди електрическата помпа. |
| 5 | изходна връзка | Задължително | Доставя се от клиента | Използва се за свързване на електрическата помпа към маслената тръба |
| 6 | помпа | Задължително | самоекспроприация | Използва се за генериране на необходимото повдигащо налягане и дебит |
| 7 | газов процесор | Не е задължително | самоекспроприация |
1. За намаляване на въздействието на газ върху електрически помпи, като газова ключалка и кавитация 2. достатъчен повдигащ поток |
| 8 | Газов сепаратор или входна секция | Задължително | самоекспроприация |
1. За намаляване на въздействието на газ върху електрически помпи, като газова ключалка и кавитация 2. достатъчен повдигащ поток 3.формира канала за течност от кладенец, за да влезе в помпата |
| номер | име на устройството | необходимост | метод на придобиване | Описание на устройството |
| съединител за тръбна колона в сондаж | ||||
| 9 | защитник | Задължително | самоекспроприация |
1. Използва се за предаване на въртящия момент на двигателя към помпата 2. Баланс на налягането за потопяем двигател в сондаж 3.Аксиална сила на носещата помпа 4. Допълването на моторно масло за потопен двигател 5.Аксиално уплътнение за потопен двигател |

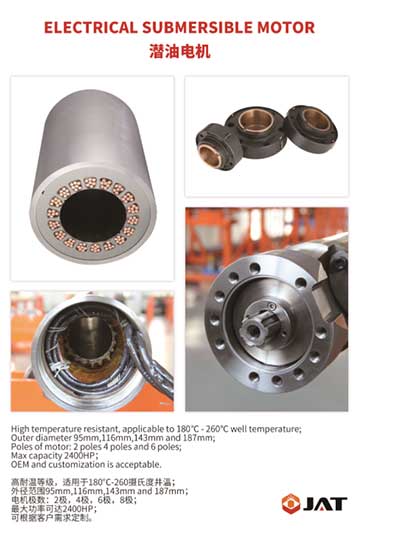

| 10 | потопяем двигател | Задължително | самоекспроприация | Използва се за преобразуване на електрическа енергия в механична енергия и осигуряване на мощност за работа на помпата |
| 11 | сондажен сензор | Не е задължително | Доставя се от клиента | За наблюдение в реално време на входното налягане, температура, вибрации, изолация и др. |
| 12 | директор | Задължително | самоекспроприация | Насочване и стабилизиране на помпата в отвора |
| Сондажно кабелно оборудване и аксесоари | ||||
| 1 | кабелен проход | Не е задължително | Доставя се от клиента |
1.Използва се за уплътняване на кабели през устройство на кладенеца 2. Размерна структура, съвместима с устройството за устието на кладенеца 3. Способни да издържат на високо напрежение на земята на двигателя |
| 2 | Захранващ кабел (плосък кабел) | Задължително | Доставя се от клиента |
1. Предаване на мощност за етап на тръбопроводи в дупки 2.Кабелите трябва да са съвместими с температурата и условията на кладенеца |
| 3 | Опъващи кабели и съединители за опъващи кабели (малки плоски кабели) | Задължително | самоекспроприация |
1. Предаване на мощност за етап на електрическа помпа в дупка 2.Кабелите трябва да са съвместими с температурата и условията на кладенеца 3. Трябва да бъде запечатан към двигателя. |

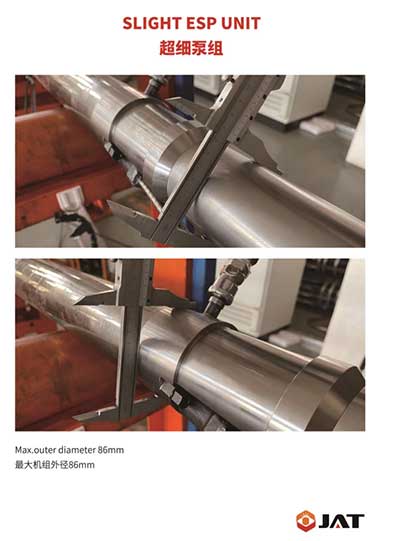

| 4 | Кабелна обвивка и кабелна скоба или протектор за кабел на устройството | Задължително | самоекспроприация | Фиксиране и защита на кабела за степен на електрическа помпа |
| 5 | YouTube: Протектор за кабел със скоба за кръстосани конектори | Задължително | Доставя се от клиента | Прилагане на кабелна фиксация и защита в етапа на маслопровода |
| номер | име на устройството | необходимост | метод на придобиване | Описание на устройството |
| Други аксесоари за подземна употреба | ||||
| 1 | Пакет аксесоари за електрическа помпа в дупка (включително двигател, протектор, секция или сепаратор на кладенеца, помпа, газов процесор) | Задължително | самоекспроприация | За части за еднократна употреба в подземни приложения, като О-пръстени, винтове и моторно масло. |
| 2 | Комплект аксесоари за кабелна връзка | Не е задължително | самоекспроприация | Използва се за свързване на въвеждащи кабели към захранващи кабели, като изолационни ленти и бронирани кабели. |
| 3 | принадлежности за друго оборудване, слизащо по шахтата | Задължително | Някои доставчици на устройства предлагат | |
| сондажни инструменти | ||||
| 1 | машина за вземане и полагане на кабели | Не е задължително | Предлага се за покупка, лизинг или друг начин за разполагане на кабел | |
| 2 | кабелна ролка | Задължително | Доставя се от клиента | за разполагане на кабела |
| 3 | оборудване за пълнене на масло | Задължително | самоекспроприация | За маслен инжекцион с електрическа помпа |
| 4 | подемник с електрическа помпа | Задължително | самоекспроприация | За повдигане в сондаж |
| 5 | шпиндел | Задължително | самоекспроприация | дисков вал на дупката |
| 6 | повдигащ крик | самоекспроприация | За използване в електрически двигатели, трябва | |
| 7 | други сондажни инструменти | Задължително | Някои доставчици на устройства предоставят | |
| Тип | Серия | Максимален диаметър（mm） |
| помпа | 338 | 86 |
| Защитник | 338 | 86 |
| Мотор | 375 | 95.25 |
| Тип | Серия | Максимален диаметър（mm） |
| помпа | 400 | 101.6 |
| Защитник | 400 | 10.1.6 |
| Мотор | 456 | 115.82 |
| Тип | Серия | Максимален диаметър（mm） |
| помпа | 513/538/562 | 130.3/136.7/143 |
| Защитник | 513 | 130.3 |
| Мотор | 540/562 | 138/143 |
| Тип | Серия | Максимален диаметър（mm） |
| помпа | 675 | 171.45 |
| Защитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
| Тип | Серия | Максимален диаметър（mm） |
| помпа | 862 | 219 |
| Защитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
• Разработка на нефтени находища на сушата:TheЕлектрическа потопяема помпа е идеално приложим за конвенционални петролни кладенци, нефтени резервоари с ниско налягане и наводнени развойни кладенци, осигурявайки стабилно ежедневно извличане на суров нефт и задоволявайки дългосрочните непрекъснати производствени нужди на сухоземните нефтени полета.
• Офшорно производство на нефт и газ:Адаптивен към тесни офшорни сондажи и тежки условия на работа в морето, отличаващ се с компактна структура и нисък процент на отказ за намаляване на офшорните разходи за поддръжка и експлоатация.
• Специална операция на резервоара:Приложимо за силно обводнени, леко корозивни и абразивни нефтени кладенци, както и геотермални нефтени кладенци, поддържащи безопасно и ефективно повдигане на течности при сложни работни условия.
• Стимулиране и възстановяване на нефтени кладенци:Идеален за нискодебитни и изчерпани нефтени кладенци, като ефективно подобрява ефективността на доставяне на флуиди и съживява производствения капацитет на стареещите петролни находища.
•Структурен дизайн:Електрическата потопяема помпа има спретнат, компактен външен вид с множество опционални външни диаметри, които могат идеално да съответстват на различни размери на кладенците и да се адаптират към различни видове нефтени кладенци.
•Висока ефективност на повдигане:Оптимизираната многостепенна хидравлична структура осигурява стабилно повишаване на налягането и голям дебит, реализирайки високоефективно непрекъснато повдигане на суров нефт.
•Отлична адаптивност към околната среда:Оборудван с първокласни уплътняващи и защитни структури, устойчиви на корозия и абразия от смесена среда от нефт, газ и вода в сондажа.
•Ниски оперативни разходи:Характеризира се с ниска консумация на енергия, стабилна работа и нисък процент на отказ, което значително намалява загубите при ръчна поддръжка и изключване на място.
•Дълъг експлоатационен живот:Фабрично калибрираният монтаж и носещият дизайн с високо натоварване подобряват общата структурна стабилност и удължават работния цикъл на оборудването.
Серия 400:Компактен стандартен модел, предназначен за конвенционални нефтени кладенци с малък диаметър. Подходящ е за общи приложения за производство на нефтени находища, изискващи умерен капацитет на потока и икономична работа.
Серия 538/540:Проектиран за системи за разгръщане на спираловидни тръби и подходящ за нефтени кладенци със среден и голям диаметър. Той поддържа приложения, изискващи по-високи дебити и капацитет на повдигане.
Структура против повреда:Аксиалните лагери с голямо натоварване и уплътнените защитни конструкции помагат да издържат на ударните натоварвания в сондажа и намаляват повредите на оборудването по време на работа.
Енергийно ефективна работа:Оптимизираният хидравличен дизайн намалява съпротивлението на потока на флуида и хидравличните загуби, спомагайки за по-ниска консумация на енергия по време на непрекъсната работа.
Гъвкави опции за конфигурация:Налични са множество спецификации на помпата и опции за материали за приложения, включващи корозия, абразия и условия на висока температура.
По-ниски изисквания за поддръжка:Дългите сервизни интервали, намалената честота на поддръжка и постоянната оперативна производителност помагат за намаляване на общите оперативни разходи.
Изборът на ESP трябва да се основава на действителните условия на сондажа и експлоатационните изисквания.
Сондажите с по-голям добив изискват:По-голям диаметър на помпата, По-висок капацитет на потока, Оптимизирани хидравлични степени
Дълбоките кладенци изискват: По-голям капацитет на напора, повече степени на помпата, подсилена механична структура
Ключовите фактори включват:Процент на обводняване, съдържание на газ, концентрация на пясък, ниво на корозия, вискозитет на суровия нефт
Високотемпературните кладенци изискват:Високотемпературна изолация на двигателя, Топлоустойчиви материали, Подобрен дизайн на охлаждане
Материалите на сърцевината, включително валове от сплави и антикорозионни компоненти, се проверяват преди производството, за да се провери съответствието с изискванията за приложение в сондажа.
Изчислителният анализ на динамиката на флуидите и обработката с ЦПУ се прилагат за подобряване на точността на обработката на работното колело, дифузора и структурните компоненти.
Всяка помпена единица се подлага на тестване на производителността на потока, тестване под налягане, тестване на работата и проверка на уплътнението преди доставката.
Внедрени са унифицирани процедури за сглобяване и процеси на фабрично калибриране, за да се поддържа постоянна производителност на продукта и да се намалят отклоненията при сглобяване.
Поддържат се записи за производство и тестване за проследимост на продукта и проверка на проекта.
