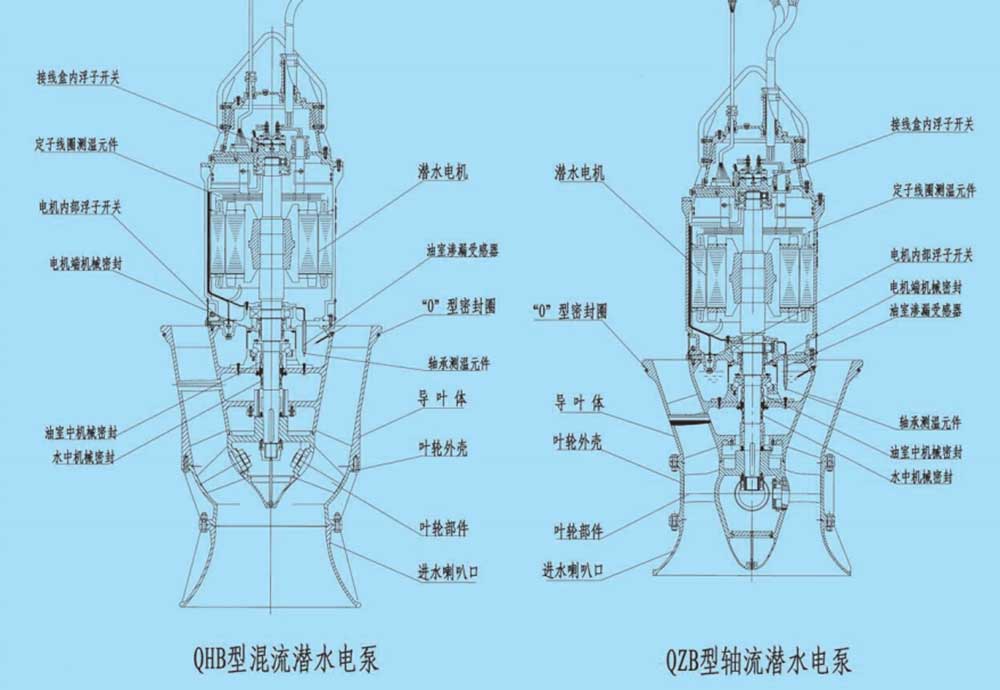

ДЖИНАОТПотопяема аксиална помпае предназначен за приложения за пренос на вода с висок и нисък напор, където се изисква надеждна непрекъсната работа. Продуктът включва две основни серии: потопяема помпа с аксиален поток QZB и потопяема помпа със смесен поток QHB, разработени като усъвършенствани алтернативи на конвенционалните помпи и двигателни системи.
За разлика от традиционните помпени агрегати от разделен тип, помпата и моторът са интегрирани в една компактна потопяема структура. Този дизайн опростява монтажа, намалява строителните изисквания и подобрява експлоатационната надеждност в взискателни среди като контрол на наводнения, дренажни станции, напоителни системи и проекти за промишлен пренос на вода.
Напълно затвореният сух потопяем трифазен асинхронен двигател работи безопасно, докато е напълно потопен във вода. С ефективно водно охлаждане, нисък работен шум и намалено натрупване на топлина, помпата позволява изграждането на компактни подземни помпени станции, като същевременно минимизира разходите за гражданско строителство и пространството за монтаж.
Моторният възел на помпата е монтиран като цялостна потопена единица, елиминирайки необходимостта от сложно подравняване между отделни компоненти на помпата и двигателя. В сравнение с традиционните помпени станции, времето за монтаж може да бъде намалено с до 95%, подобрявайки ефективността на проекта и намалявайки изискванията за труд.
Моторът работи директно в заобикалящата вода, осигурявайки отлично охлаждане и предотвратявайки прегряване по време на продължителна работа. Този дизайн значително намалява работния шум и позволява монтаж в подземни или затворени помпени станции, без да се засяга околната среда.
Моторът приема напълно затворена структура от сух тип с:
Изолационна система от клас F (устойчивост на температура 155°C)
Клас на защита IP68
Двойни или тройни механични уплътнения
Спомагателна уплътнителна структура
Система за откриване на течове
Следене на температурата на намотката
Следене на температурата на лагера
Всички сигнали за наблюдение се предават към електрическия контролен шкаф, поддържайки безопасна работа, автоматична защита и дистанционно наблюдение.
Потопяемата аксиална помпа JINAOTE се използва широко в приложения, изискващи голям капацитет на потока и стабилна производителност на пренос на вода, включително:
Промишлено водоснабдяване и канализация
Дренажни системи на минни съоръжения
Проекти за дренаж на корабостроителница
Контрол на градските наводнения и общинско отводняване
Селскостопанско напояване и отводняване
Системи за охлаждане на вода и дренаж на електроцентрали
Речни и езерни помпени станции
Потопяемата помпа с аксиален поток QZB е подходяща за приложения с нисък и висок дебит, докато потопяемата помпа със смесен поток QHB осигурява по-висока ефективност и по-силна устойчивост на кавитация за приложения с променливи водни нива и по-високи изисквания за напор.
Помпата е предназначена за работа със сурова вода или леко замърсена отпадъчна вода при следните условия:
| Параметър | Спецификация |
|---|---|
| Максимална температура на течността | ≤50°C |
| Среден диапазон на pH | 4–10 |
| Твърда обемна фракция | <2% |
| Средна плътност | <1,2 × 10³ kg/m³ |
| Елемент за сравнение | Потопяема аксиална помпа | Традиционен помпен агрегат |
|---|---|---|
| Монтаж | Интегрирана инсталация, опростена конструкция | Изисква отделна инсталация на помпата и двигателя |
| Време за инсталиране | Намалена с до 95% | По-дълъг период на монтаж |
| Метод на охлаждане | Директно водно охлаждане | Необходимо е въздушно охлаждане |
| Ниво на шум | По-нисък работен шум | По-висок механичен шум |
| Структура на помпената станция | Подходящо за метростанции | Изисква по-големи надземни конструкции |
| Разходи за строителство | Намален с приблизително 30–40% | По-високи инвестиции в гражданско строителство |
| Устойчивост на наводнения | Мотор защитен под вода | По-уязвими от наводнения |
JINAOTE се фокусира върху проектирането и производството на високоефективно потопяемо помпено оборудване за индустриални, общински и селскостопански приложения. Чрез интегриран дизайн на моторна помпа, усъвършенствана технология за уплътняване и интелигентни системи за наблюдение, помпите JINAOTE осигуряват надеждна работа в среда с чести промени в нивото на водата и взискателни изисквания за дренаж.
Комбинацията от висок капацитет на потока, компактна инсталационна структура и дългосрочна работа под вода правиПотопяема аксиална помпаефективно решение за модерни помпени станции и мащабни проекти за пренос на вода.
Помпите с аксиален поток са предназначени главно за приложения с голям дебит и нисък напор, докато помпите със смесен поток осигуряват по-голям напор с подобрена ефективност и устойчивост на кавитация.
да Помпата използва напълно затворен IP68 потопяем двигател, проектиран за непрекъсната работа, докато е напълно потопен.
Подходящ е за сурова вода и слабо замърсени отпадъчни води с твърда обемна фракция под 2%.
Стандартната работна температура е до 50°C.
Не. Моторът и помпата са интегрирани в един потопяем модул, което опростява монтажа.
Моторът включва механични уплътнения, откриване на течове, мониторинг на температурата на намотките и системи за мониторинг на температурата на лагерите.
да Той е особено подходящ за брегове на реки, езера и предразположени към наводнения помпени станции, където нивата на водата варират.
Двигатели до 315 kW се предлагат в 380 V или 600 V, докато по-големите двигатели използват опции за напрежение 6 kV или 10 kV.
