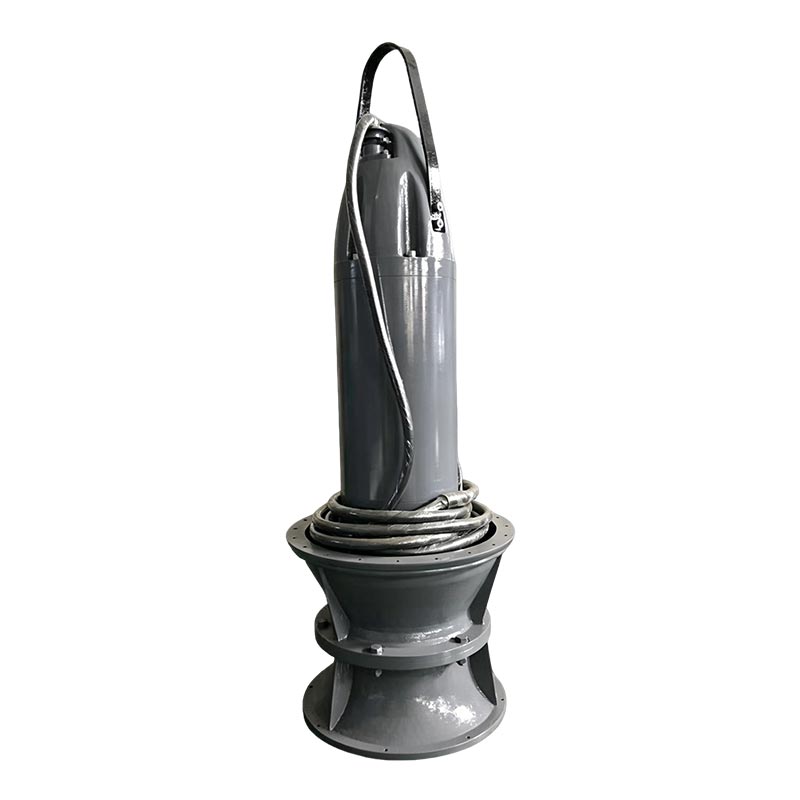

Потопяема аксиална помпа за напояване

Потопяемата аксиална помпа за напояване е проектирана за приложения за пренос на вода с голям обем изискващ висок дебит и нисък работен напор.

Проектирана с интегриран потопяем двигател и помпа, тази серия предоставя практично решение за селскостопански напоителни системи, речни водовземни станции, проекти за дренаж при наводнения и общинска вода управление съоръжения, където се изисква непрекъснат и надежден пренос на вода.

В сравнение с конвенционалните сухо монтирани помпени системи с аксиален поток, потопяемият дизайн опростява монтажа, намалява изискванията за изграждане на помпени станции и подобрява работната стабилност в среда с колебания водни нива.

Структура на продукта и принцип на работа

Моторът е разположен над помпената секция и целият модул работи потопен във вода.

Основните структурни характеристики включват:
• Интегрирана конфигурация помпа-мотор
• Регулируеми лопатки на работното колело
• Напълно затворен потопяем двигател
• Механична уплътнителна система
• Автоматична следяща система за защита

Гледано от страната на входа, работното колело се върти обратно на часовниковата стрелка.

Регулируемият дизайн на работното колело позволява на помпата да поддържа ефективна производителност при различна работа условия, което го прави подходящ за приложения с променящи се изисквания за потока.

Защо да изберете потопяема помпа с аксиален поток за напояване?

1. Проектиран за условия на висок поток и нисък напор

Помпите с аксиален поток са специално проектирани за приложения, при които трябва да се премести голямо количество вода изисквания за относително ниско налягане.

Типичните приложения включват:
• Селскостопански напоителни канали
• Речни водовземни системи
• Водопренос на язовир
• Помпени станции против наводнения

2. Спестяващ място дизайн на помпена станция

Традиционните помпени станции обикновено изискват:
• Отделна инсталация на двигателя
• Големи стаи за оборудване
• Сложна работа по подравняване

Интегрираната потопяема структура позволява на помпения модул да работи директно под водата, намалявайки нивото над земята строителни изисквания и го прави подходящ за места с ограничено пространство.

3. Стабилна работа при променливи нива на водата

За проекти за напояване и контрол на наводненията нивата на водата могат да се променят значително.

Дизайнът на потопяемия двигател осигурява:
• Ефективно охлаждане на двигателя
• Намален работен шум
• Надеждна продължителна работа

Ръководство за избор на серия QZB и QHB

Изборът на правилния тип помпа зависи главно от изискванията за дебит, условията на напора и околната среда на приложение.

Изберете помпа с аксиален поток QZB, когато:

Необходим е пренос на голям обем вода  Напорът на помпата е относително нисък  Необходимо е непрекъснато напояване или дренаж

Изберете QHB помпа със смесен поток, когато:

Изисква се по-висока производителност на главата  Нивото на водата се променя значително  Необходима е по-добра хидравлична адаптивност

Ръководство за избор на модел помпа

Серията QZB се предлага в различни размери, за да отговори на изискванията на различни проекти.

Пример: 700QZB-100

Налична гама модели

Наличните модели включват

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 и др.

Основни приложения и операционни среди

Потопяемите помпи QZB и QHB с аксиален поток са широко приложими за използване в промишлени и минни съоръжения, корабостроителници, градски водоснабдителни и дренажни системи, селскостопанско напояване и водоснабдяване на електроцентрали и дренаж системи.

Потопяемата помпа с аксиален поток QZB е подходяща за приложения, изискващи нисък напор и висок дебит; QHB потопяемата помпа със смесен поток се характеризира с висока ефективност и отлична устойчивост на кавитация, което я прави подходяща за приложения със значителни колебания в нивото на водата и относително високи изисквания за напор.

Тези продукти са проектирани да обработват сурова вода или леко замърсени отпадъчни води с максимална температура на течността на 50°C, диапазон на рН от 4 до 10, обемно съотношение на суспендирани твърди вещества под 2% и специфично тегло по-малко от 1,2 × 10³ kg/m². Използването на тези продукти е най-ефективното решение за защита от наводнения на двигатели на електроцентрали в речен и райони край езера, където нивата на водата варират значително.

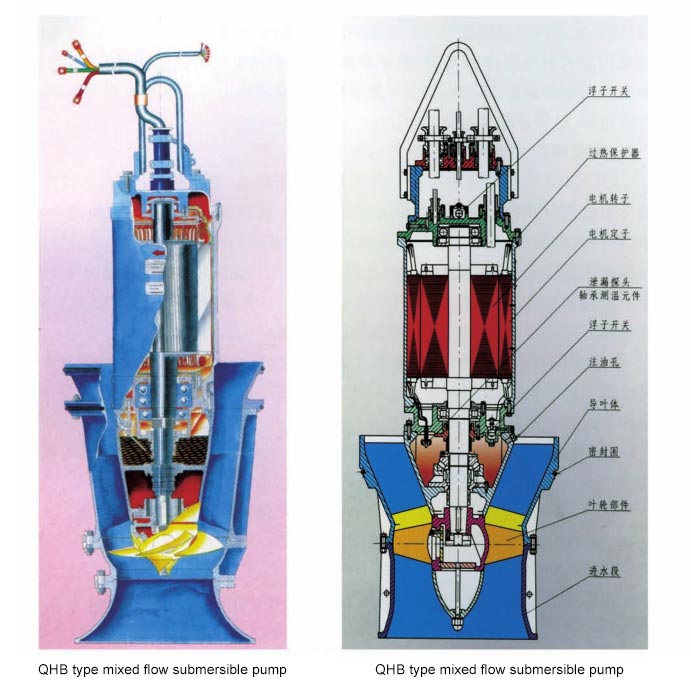

Описание на структурата на продукта

Моторът на потопяемата аксиална помпа за напояване е разположен над помпата. Потопяемият двигател е сух дизайн с изолация от клас F, надеждни механични и спомагателни уплътнения и е оборудван със защитни устройства срещу изтичане и срещу повишаване на температурата във вътрешните намотки и лагери.

Предлага се с контролен шкаф, осигуряващ безопасна и надеждна работа. Помпата е подходяща за широк диапазон вода качества и условия на околната среда, разполага с регулируеми лопатки на работното колело и работи в широк диапазон от условия на работа.

Гледано от входа, работното колело се върти обратно на часовниковата стрелка.

Често задавани въпроси

Каква е разликата между помпа с аксиален поток и помпа със смесен поток?

Помпите с аксиален поток са проектирани за много високи дебити и условия на нисък напор, докато помпите със смесен поток осигуряват по-добра производителност, когато се изисква по-висок напор и променящи се работни условия.

Може ли потопяема помпа с аксиален поток да се използва за напояване с речна вода?

да Серията QZB е подходяща за пренос на сурова вода от реки, резервоари и напоителни канали, когато водата съдържа ограничени суспендирани частици.

Защо да изберете потопяема аксиална помпа за напояване вместо традиционна помпена станция?

Интегрираната потопена структура намалява изискванията за монтаж, подобрява охлаждането на двигателя, намалява шума и позволява гъвкав монтаж на места с ограничено пространство.

Каква информация е необходима, преди да изберете помпа?

Клиентите трябва да предоставят:
Необходим дебит
Глава на помпата
Условия на водоизточника
Метод на инсталиране
Изисквания към захранването
Нашите инженери могат да препоръчат подходящ модел помпа въз основа на условията на проекта.
