Резюме:Тъй като глобалното развитие на нефт и газ се простира до по-дълбоки и по-сложни резервоари, електрическата потопяема помпа (ESP) се превърна в основна технология за изкуствено повдигане. Въз основа на полевите данни на AOTE PUMP при приложения с висока температура (260°C), дълбоки кладенци (3000 m) и високи нива на вода, този технически доклад систематично анализира архитектурата на ESP системата, логиката на избора, осигуряването на качеството и нововъзникващите тенденции – предлагайки практически, задълбочени насоки за производствени мениджъри и инженери.
Глобалната петролна и газова индустрия е изправена пред двойното предизвикателство на влошаващите се запаси и прехода към нисковъглеродни емисии. Новите открития все повече се намират в дълбоки води, свръхдълбоки образувания и полярни региони, където конвенционалните методи за повдигане често са неадекватни. Междувременно зрелите полета изпитват нарастващи напори, което изисква по-голяма стабилност и енергийна ефективност от подемното оборудване.Електрически потопяеми помпи (ESP)– с техния голям капацитет, висок напор, малък повърхностен отпечатък и лесна автоматизация – представляват приблизително 30% от глобалния пазар на изкуствени повдигачи и над 50% на офшорни платформи и силно наклонени кладенци.
През последните две десетилетия китайската ESP индустрия изгради цялостна верига на стойността от R&D на материали до системна интеграция и интелигентен контрол. Водещи производители като AOTE PUMP сега прекрояват глобалния пейзаж на ESP от висок клас с260°C температурен толеранс, 3000 m дълбочина на работа и цялостни подобрения на ефективността от 12-18%.

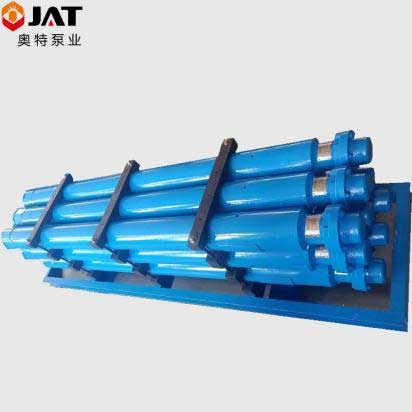

Цялостната ESP система се състои от три основни модула:оборудване за контрол на повърхността, сондажен модул и системи за предаване на енергия и мониторинг. Сондажният блок се състои от многостепенна центробежна помпа, протектор, сепаратор и потопяем двигател последователно. Типичните конфигурации са показани по-долу:
| не | Оборудване | Задължително | Основна функция |
|---|---|---|---|
| 1 | Повишаващ трансформатор с променлива честота | Задължително | Увеличава повърхностното напрежение до нивото, необходимо за двигателя |
| 2 | LV задвижване с променлива честота (със синусоидален филтър) | Задължително | Старт/стоп защита, контрол на скоростта, следене на състоянието |
| 3 | Възвратен клапан / изпускателен клапан | Задължително / По избор | Предотвратява обратен поток и повреда от воден удар при изключване |
| 4 | Многостъпална центробежна помпа (серия 400/538/562/675) | Задължително | Поетапно повишаване на налягането; осигурява необходимия напор и поток |
| 5 | Газов манипулатор/сепаратор | Незадължително / Задължително | Намалява ефекта на свободния газ; предотвратява газови блокировки и кавитация |
| 6 | Протектор (многостепенно уплътнение + мехур) | Задължително | Изравняване на налягането, предаване на въртящия момент, поддържане на аксиално натоварване, попълване на масло |
| 7 | Потопяем двигател (серия 375/456/540/738) | Задължително | Преобразува електрическата в механична енергия за задвижване на помпата |
| 8 | Сензор в дупка (P/T/V/изолация) | Не е задължително | Мониторинг в реално време на входящо налягане, температура, вибрации, изолация и др. |
За геотермални кладенци и кладенци за термично възстановяване на тежък нефт (температура на дъното на отвора >200°C),ПОМПА AOTEнаемаИзолационни системи от клас H, керамични аксиални лагери и работни колела/дифузори от високотемпературна сплав, осигуряваща стабилна работа при 260°C. Освен това, чрез многостепенно серийно свързване и аксиални лагери за голямо натоварване, системата постиганапори на отделни единици над 3 000 m, отговаряйки на изискванията за повдигане на големи обеми на дълбоки кладенци.
Неправилният избор е основна причина за скъсяване на живота на ESP и повишена консумация на енергия. AOTE PUMP следва a„резервоар-кладенец-оборудване“интегрирана философия за подбор, подкрепена от следната рамка за количествени решения:
Високоскоростни кладенци → по-големи диаметри на помпата (серия 538/562/675) + повече степени за постигане на висок дебит; кладенците с нисък дебит могат да използват серия 400 за спестяване на енергия.
Всеки допълнителни 500 m дълбочина изисква още ~5-8 етапа; дълбоките кладенци (>2500 m) се възползват от високоякостни шахти и множество протектори в серия.
Високо съдържание на пясък → износоустойчиви покрития / циментиран карбид; висок GOR → газов сепаратор; висока корозивност → Монел / дуплекс неръждаема стомана.
Изберете OD на помпата въз основа на минималния ID на корпуса (напр. 4½" корпус → серия 338/375). Високотемпературните кладенци изискват отделно охлаждане на двигателя и проверка на изолацията.
ПОМПА AOTE разширява управлението на качеството през целия жизнен цикъл – от суровини, машинна обработка, сглобяване, тестване до обслужване на място. Ключовите контролни точки включват:
Подходящ за водни наводнения и резервоари с ниска пропускливост, осигуряващ дългосрочно непрекъснато повдигане с експлоатационен живот, удължен над 3 години.
Компактен и устойчив на корозия дизайн, адаптиран към влажна и динамична среда, значително намаляващ честотата на намеса в морето.
260°C изолационна система с керамични лагери, осигуряваща >12 000 часа безпроблемна работа в дълбоки геотермални проекти.
Технологията ESP бързо се сближава с цифровите близнаци и периферните изчисления. AOTE PUMP стартира„ESP i‑Sense“интелигентна платформа за мониторинг, която прогнозира ефективността на помпата в реално време, диагностицира необичайни вибрации и координира с VFD за оптимизиране на работната честота, постигайки икономия на енергия от 8-15%. Съгласно програмата за „двоен въглерод“ високоефективните, издръжливи ESP системи ще останат крайъгълен камък за подобряване на производителността на нефтените находища и намаляване на емисиите.
📌 Този технически доклад е съставен от действителните данни за проекта на AOTE PUMP и публично достъпната информация за индустрията. За подкрепа при избора или за заявка на пълния документ, моля, свържете се с нашия технически екип чрез официалния уебсайт.
