Как една потопяема помпа с аксиален поток подобрява преноса на вода с голям дебит?

Схема на статията

За инженери, изпълнители, общински власти, промишлени оператори и собственици на селскостопански проекти, изборът на помпа с голям поток не е просто въпрос на избор на най-големия наличен двигател. Помпената система трябва да отговаря на необходимия дебит, общ динамичен напор, качество на водата, работна среда, инсталационна структура, захранване и очакван работен цикъл.

• Разберете хидравличната роля на изпомпването с аксиален поток.
• Определете защо потопяемата конструкция може да опрости дизайна на помпената станция.
• Оценете капацитета на помпата според действителните условия на проекта.
• Намалете рисковете при инсталиране и поддръжка чрез правилно планиране.
• Изберете подходящи материали, системи за защита и функции за наблюдение.
• Свържете конфигурацията на помпата с приложението за пренос на вода.

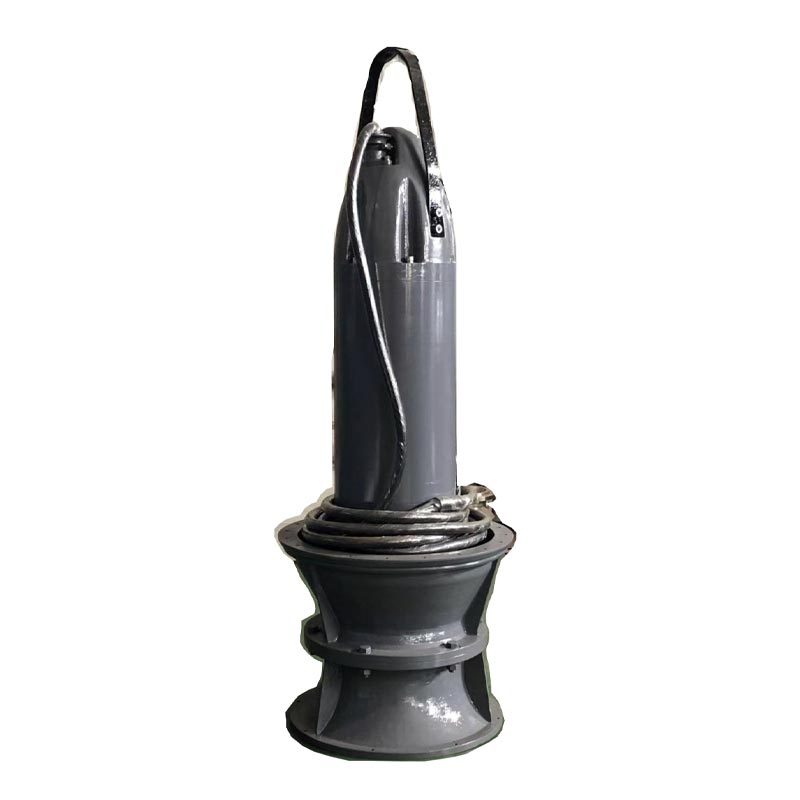

Какво е потопяема помпа с аксиален поток?

A Потопяема помпа с аксиален потоке помпена машина с голям капацитет, предназначена основно за преместване на големи количества вода през относително ниски повдигащи глави. За разлика от конвенционалните центробежни помпи, които обикновено разчитат на радиално движение на водата, помпата с аксиален поток използва работно колело от витлов тип, за да движи водата по същество успоредно на вала на помпата.

Тази хидравлична конфигурация прави технологията с аксиален поток особено подходяща, когато проектът изисква висок поток, а не високо налягане. Типичните примери включват дренаж при наводнения, напоителни канали, изпомпване на дъждовна вода, циркулация на охлаждаща вода, пренос на речна вода и общински дренаж.

Думата „потопяем“ описва разположението на инсталацията. Помпата и електродвигателят са комбинирани в едно устройство и работят под повърхността на водата. Това елиминира много от изискванията за механично подравняване, свързани с отделно монтирани възли на помпата и двигателя.

Модерното потопяемо оборудване за аксиален поток може да включва запечатани двигатели, механични уплътнения, откриване на течове, мониторинг на температурата на намотките, мониторинг на температурата на лагерите и защита на контролния шкаф. Тези функции помагат на операторите да управляват оборудване, работещо под вода, като същевременно намаляват ненужната ръчна намеса.

Как работи помпената система

Работният процес започва, когато водата влезе във всмукателния отвор на помпата. Моторът върти вала и работното колело в стил витло, генерирайки аксиална хидравлична сила, която движи водата през помпата и в изпускателния канал.

Тъй като двигателят е потопен, околната вода може да помогне за разсейването на топлината. Това е особено ценно по време на дълги работни цикли, тъй като управлението на температурата на двигателя е важен фактор за надеждността на електрическото оборудване.

Интегрираната конфигурация също премахва необходимостта от дълъг открит вал между повърхностно монтиран двигател и потопена помпа. По-малкото външни компоненти на механичната трансмисия могат да означават по-малко проблеми, свързани с подравняването, и по-компактна инсталационна подредба.

1. Водата навлиза във всмукателната зона:Хидравличната конструкция насочва водата към въртящото се работно колело.
2. Моторът задвижва работното колело:Електрическата енергия се преобразува в ротационна механична енергия.
3. Работното колело генерира аксиална тяга:Големи водни обеми се изтласкват през канала на помпата.
4. Водата се движи към изтичането:Потокът се насочва към изходния канал, тръбата или системата от помпени станции.
5. Системите за защита следят работата:Сензорите могат да идентифицират ненормално изтичане, температурни условия или други оперативни рискове.

Действителната хидравлична производителност зависи от геометрията на работното колело, скоростта на въртене, конфигурацията на лопатките, диаметъра на помпата, условията на водата, напора на системата и работната точка. Следователно помпата винаги трябва да се избира въз основа на проверени данни за ефективността, а не само от мощността на двигателя.

Основни компоненти и конструкция

Надеждната потопяема аксиална помпа е нещо повече от работно колело и двигател. Работата му зависи от взаимодействието между хидравличните компоненти, електрическата защита, уплътнителните системи, лагерите, кабелите и носещата инсталационна конструкция.

Ключови предимства за модерни помпени проекти

Собствениците на проекти често се сблъскват с едни и същи практически предизвикателства: ограничено пространство за монтаж, нарастващи разходи за строителство, променливи нива на водата, труден достъп за поддръжка и необходимост от бързо отстраняване на големи количества вода. Една правилно избрана потопяема помпа с аксиален поток може да се справи с няколко от тези проблеми едновременно.

1. Голям поток при нисък напор

Конфигурацията на аксиалния поток е естествено подходяща за преместване на големи обеми, където необходимият напор е сравнително скромен. Това го прави ефективен избор за задължения за дренаж и пренос на вода, където пропускателната способност е по-важна от високото изпускателно налягане.

2. Компактен монтаж

Помпата и моторът са интегрирани в един потопен възел. Това може да намали количеството на надземните машини и да опрости цялостното разположение на помпената станция.

3. Опростена механична инсталация

Една конвенционална помпена система може да изисква внимателно подравняване между отделните компоненти на помпата и двигателя. Интегрираният потопяем модул намалява броя на външните механични интерфейси, които трябва да бъдат подравнени по време на монтажа.

4. Ефективно охлаждане на двигателя

Околната вода осигурява значителна топлопреносна среда. Следователно правилно проектираните потопени двигатели могат да постигнат ефективно охлаждане по време на непрекъсната работа.

5. По-нисък работен шум

Работата под вода естествено изолира голяма част от механичния шум. Това може да бъде полезно за градски канализационни станции, подземни инсталации и съоръжения, разположени в близост до населени места.

6. По-добра адаптация към променливите водни нива

Съоръженията за контрол на наводненията и дренажните съоръжения често се сблъскват с променящи се водни нива. Потопяемите конфигурации могат да бъдат особено практични, когато конвенционалното надводно оборудване би било изложено на риск от наводнение.

7. Потенциално по-ниски изисквания за гражданско строителство

Компактното разположение на помпата може да намали структурното пространство, необходимо за определени помпени станции. Действителните спестявания при строителството зависят от геометрията на проекта, строителния дизайн, устройството за отвеждане и местните условия на монтаж.

Типични приложения

Гъвкавостта на изпомпването с аксиален поток прави тази технология полезна в общински, индустриални, селскостопански и екологични проекти за управление на водите.

Пригодността за приложение винаги трябва да се потвърждава спрямо действителните характеристики на течността. Температура, рН, суспендирани твърди частици, корозивни компоненти, отломки и други замърсители могат да повлияят на избора на материал и надеждността на работа.

Ключови фактори за избор на помпа

Изборът на помпа единствено според необходимия дебит е една от най-честите причини за лоша производителност на системата. Пълната хидравлична и работна среда трябва да бъде оценена преди финализиране на спецификацията.

Хидравличните изчисления трябва да вземат предвид действителната крива на системата, вместо да разчитат на номинални стойности. Най-добрата работна точка обикновено е тази, при която помпата може да осигури необходимото натоварване без прекомерно дроселиране, нестабилна работа, вибрации или ненужна консумация на енергия.

Потопяеми аксиални помпи срещу конвенционални помпени агрегати

Както потопяемите, така и конвенционалните помпени системи могат да осигурят надежден пренос на вода, когато са правилно проектирани. Разликата се състои основно в това как е инсталирано оборудването и как са подредени двигателят, помпата, охлаждането и поддържащата инфраструктура.

Правилният избор зависи от сайта. Конвенционалната помпа може да остане за предпочитане, когато доминират лесен достъп до повърхността, много висок напор или специфични изисквания за процес. Конфигурацията на потопяем аксиален поток става особено привлекателна, когато висок дебит, нисък напор, компактна конструкция и променливи водни нива са основни изисквания на проекта.

Съображения за инсталиране

Правилната инсталация е от съществено значение, защото дори една добре проектирана помпа може да страда от лоша производителност, ако всмукателната система или изпускателната система е неправилно конфигурирана.

1. Проверете инсталационната камера:Отстранете строителните отпадъци и чуждите тела, които биха могли да влязат в помпата.
2. Проверете геометрията на входа:Входът трябва да осигурява стабилен и разумно равномерен поток в помпата.
3. Потвърдете минималното потапяне:Помпата трябва да работи при определеното от производителя водно ниво.
4. Защитете захранващия кабел:Предотвратете остри завои, абразия, неконтролирано движение и механични повреди.
5. Използвайте подходящо повдигащо оборудване:Потопяемите модули могат да бъдат тежки, така че точките за повдигане и оборудването трябва да бъдат правилно оценени.
6. Проверете електрическата защита:Потвърдете функциите за заземяване, защита от претоварване, наблюдение на течове и контрол преди стартиране.
7. Проверете условията за въртене и въвеждане в експлоатация:Следвайте процедурата на производителя за пускане в експлоатация, преди да пуснете помпата в нормална работа.

Дизайнът на всмукателния отвор заслужава специално внимание. Лошите условия на приток могат да създадат вихри, неравномерно натоварване, турбуленция или прекомерно увличане на въздух и отломки. Тези условия могат да намалят хидравличната производителност и да увеличат вибрациите или износването.

Практики за поддръжка и надеждност

Потопяемото оборудване е проектирано за взискателни среди, но работата под вода не означава, че поддръжката може да бъде пренебрегната. Все още е необходим превантивен преглед за защита на електрическата изолация, уплътненията, лагерите, хидравличните компоненти и кабелите.

Една практическа програма за поддръжка трябва да включва:

• Проверка на състоянието на изолацията на двигателя съгласно процедурата за поддръжка на производителя.
• Проверка на захранващия кабел за порязвания, протриване или износване.
• Мониторинг на сигналите за откриване на течове и състоянието на механичното уплътнение.
• Проверка на температурните тенденции на намотката на двигателя и лагера.
• Проверка на лопатките на работното колело за ерозия, корозия, замърсяване или физическа повреда.
• Проверка на необичайни вибрации, шум, потребление на ток и промени в потока.
• Проверка на всмукателните решетки и отстраняване на натрупаните отпадъци.
• Преглед на оперативните записи за идентифициране на постепенно влошаване на производителността.

Мониторингът на производителността е особено ценен за големи инсталации. Постепенно увеличаване на консумацията на енергия, придружено от намаляващ поток, може да показва хидравлично замърсяване, повреда на работното колело, повишено съпротивление на системата или работа извън планираната работна точка.

Често срещани проблеми при работа и решения

Защо да помислите за JINAOTE?

ДЖИНАОТсе фокусира върху потопяеми помпени решения за приложения, при които преносът на голям обем вода, компактната инсталация и надеждната работа под вода са важни. Неговото предложение за потопяеми аксиално-поточни помпи е позиционирано за взискателни среди за управление на водите, като общински дренаж, контрол на наводнения, напояване, промишлени водни системи, дренаж за минно дело, проекти в корабостроителници и приложения, свързани с електроенергията.

Продуктовият подход комбинира помпата и двигателя в интегриран потопяем модул. В зависимост от конфигурацията и изискванията на проекта, функциите за защита могат да включват запечатана конструкция на двигателя, механизми за механично уплътняване, откриване на течове, наблюдение на температурата на намотките и наблюдение на температурата на лагерите.

ДЖИНАОТ също прави разлика между изискванията за аксиален поток и смесен поток. Конфигурациите с аксиален поток обикновено са подходящи за задачи с висок дебит и по-нисък напор, докато конструкциите със смесен поток могат да бъдат разгледани, когато проектът изисква по-голям капацитет на напора и различни хидравлични характеристики.

За снабдяване на проекти най-полезната отправна точка не е просто да поискате модел помпа. Вместо това осигурете на доставчика необходимия дебит, напор, температура на течността, качество на водата, съдържание на твърди частици, дълбочина на монтаж, захранване, работен график и разположение на монтажа. Тази информация позволява на доставчика да оцени хидравличното натоварване и да препоръча по-подходяща конфигурация.

Често задавани въпроси

1. За какво се използва главно потопяемата аксиална помпа?

Използва се главно за преместване на големи обеми вода при относително ниски напори. Обичайните приложения включват контрол на наводнения, общински дренаж, напояване, пренос на промишлена вода, циркулация на охлаждаща вода, минен дренаж и речни или крайезерни помпени станции.

2. Каква е основната разлика между помпите с аксиален поток и помпите със смесен поток?

Помпата с аксиален поток основно движи водата успоредно на вала и обикновено е оптимизирана за висок дебит и нисък напор. Помпата със смесен поток съчетава аксиални и радиални хидравлични характеристики и може да осигури по-голям капацитет на напора при подходящи приложения.

3. Може ли една потопяема помпа с аксиален поток да работи непрекъснато под вода?

Да, правилно проектираните потопяеми модули са предназначени за работа под вода. Въпреки това непрекъснатата работа трябва да остане в границите на нивото на водата, температурата, електричеството, хидравликата и околната среда, определени от производителя.

4. Защо охлаждането на двигателя е важно при потопяемата помпа?

Електрическите двигатели генерират топлина по време на работа. Тъй като двигателят е потопен, околната вода може да осигури ефективен топлопренос. Следователно поддържането на необходимите условия на потапяне и работа е важно за термичната надеждност.

5. Какви условия на водата трябва да се проверят, преди да изберете помпата?

Като минимум, оценете температурата на течността, pH, суспендираните твърди вещества, плътността, корозивните компоненти, абразивните частици, влакната и отломките. Тези фактори влияят върху хидравличната производителност, избора на материал, живота на уплътнението и изискванията за поддръжка.

6. Потопяемата помпа изисква ли отделен двигател?

Не. Една от определящите характеристики на потопяем помпен агрегат е, че моторът и помпата са интегрирани в един комплект. Това може да опрости механичния монтаж в сравнение с отделно монтирани помпа и двигател.

7. Как може да се поддържа ефективността на помпата във времето?

Редовна инспекция, мониторинг на производителността, почистване на всмукателния отвор, проверка на работното колело, електрически тестове, проверки на уплътненията и мониторинг на вибрациите или температурата могат да помогнат за идентифициране на влошаването, преди да се превърне в сериозна повреда.

8. Подходяща ли е потопяема помпа с аксиален поток за проекти за контрол на наводнения?

да Преносът на вода с голям обем и нисък напор е типичен случай на използване на изпомпване с аксиален поток. Потопеното разположение може да бъде практично и на места, където нивата на водата се колебаят значително и оборудването, монтирано на повърхността, изисква допълнителна защита.

9. Как трябва да се избере правилният модел помпа?

Започнете с необходимия поток и общ напор, след това оценете свойствата на течността, дълбочината на монтажа, работния цикъл, захранването, условията на всмукване и изискванията за управление. Окончателният избор трябва да се основава на проверените от производителя данни за ефективността и специфичните за проекта изчисления.

10. Каква информация трябва да бъде предоставена при искане на оферта?

Осигурете необходимия дебит, напор, характеристики на течността, температура на водата, минимални и максимални водни нива, метод на инсталиране, електрическо захранване, работни часове и всякакви специални изисквания за наблюдение или материали. Подробната информация подобрява точността на избора на оборудване и офертата.

Заключение

A Потопяема помпа с аксиален потоке практично решение за проекти, които трябва да прехвърлят големи количества вода, без да се изискват високи напори. Неговата интегрирана конфигурация помпа и двигател може да опрости инсталацията, да намали отпечатъка на оборудването, да поддържа ефективно охлаждане на двигателя и да осигури стабилен подход за предизвикателни среди за дренаж и пренос на вода.

Най-добрите резултати обаче зависят от правилния инженеринг. Дебитът, общият напор, условията на всмукване, качеството на водата, работната температура, електрическото захранване, потапянето и работният цикъл трябва да бъдат взети предвид преди избора на оборудване. Правилният монтаж и превантивната поддръжка са еднакво важни за поддържане на хидравличната производителност и дългосрочна надеждност.

За общински дренаж, контрол на наводнения, напояване, пренос на промишлена вода, минен дренаж, системи за охлаждаща вода или други приложения с голям дебит,ДЖИНАОТможе да предостави решения за потопяеми аксиални помпи, съобразени с изискванията на проекта. Споделете вашия дебит, напор, водни условия, подробности за инсталацията и оперативни изисквания с техническия екип, за да идентифицирате подходяща конфигурация и да избегнете скъпи грешки при избора.
