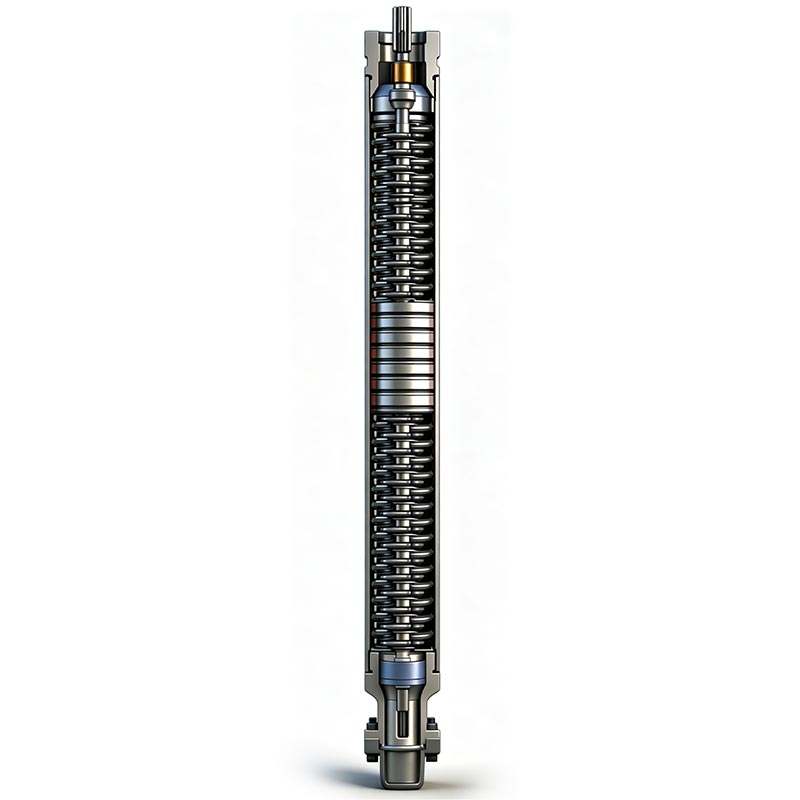

Електрическа потопяема помпа за нефтен кладенец

Електрическата потопяема помпа (ESP) е устройство за изкуствено повдигане в сондаж, използвано за подобряване на производителността на нефтени кладенци. Така е използва се предимно в средно дълбоки петролни кладенци, нефтени кладенци с високо ниво на вода, тежки нефтени кладенци и производствени кладенци в морето нефтени полета. Системата се състои от основни компоненти като потопяем двигател, протектор, сепаратор газ-течност, и многостепенна центробежна помпа. Моторът задвижва помпения агрегат да се върти с висока скорост, непрекъснато повдигайки суров петрол от кладенеца до повърхността.

В сравнение с традиционните механични методи за възстановяване на масло, ESP предлагат предимства като широк диапазон на изместване, адаптивност към среди с дълбоки кладенци, по-малък повърхностен отпечатък и силна способност за непрекъсната работа. Те може да се персонализира според дълбочината на сондажа, размера на корпуса, вискозитета на суровия нефт, съдържанието на газ и корозивната среда, осигурявайки надеждно решение за изкуствено повдигане за дългосрочно стабилно производство на нефтени находища.

Принцип на работа на продукта

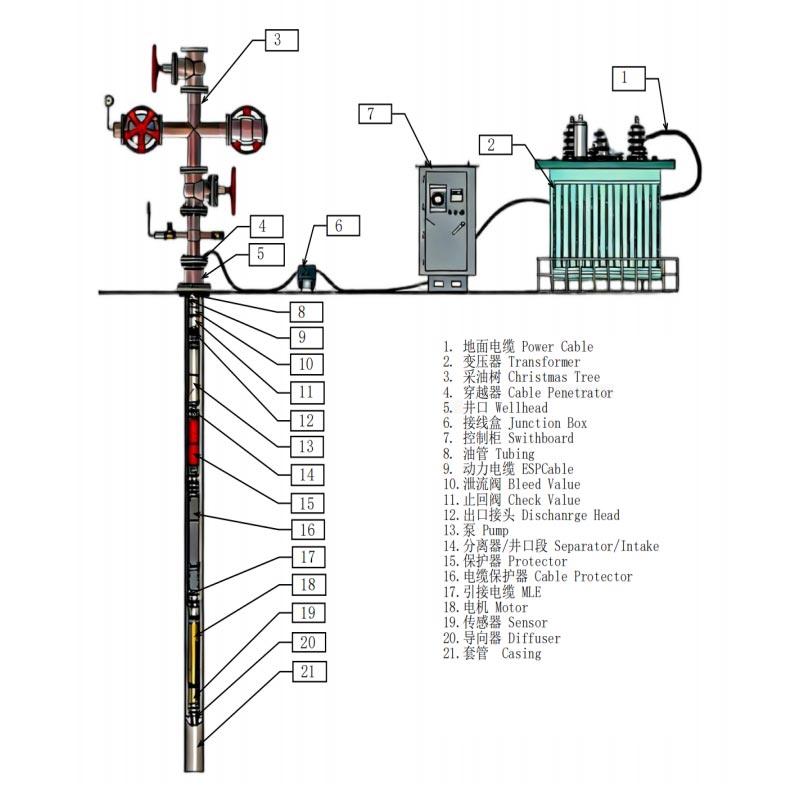

Системата ESP е монтирана под нивото на флуида в масления кладенец и захранва захранващия потопяем двигател през повърхностен контролен шкаф.

По време на работа:

Потопяемият двигател задвижва многостепенна центробежна помпа да се върти;

Течността от кладенец навлиза в тялото на помпата през входа;

Многостепенните работни колела прогресивно увеличават налягането;

Смес от суров нефт, природен газ и пластова вода се транспортира към повърхностния тръбопровод;

Протектор изолира течността от кладенеца от вътрешното смазочно масло на двигателя, осигурявайки дългосрочна стабилна работа на мотора.

ESP увеличава производствения капацитет чрез непрекъснато херметизиране в сондажа, което го прави особено подходящ за нефтени кладенци с недостатъчно естествено налягане или такива, изискващи подобрена ефективност на възстановяване.

Материали и технология на производство

Етапът на помпата е направен от устойчива на корозия легирана стомана и прецизно обработен с ЦПУ, за да се осигури плавен поток и висока ефективност.

Потопяемият двигател използва устойчиви на висока температура изолационни материали, осигуряващи стабилна работа дори при високотемпературни среди в дупки. Протекторът използва специално изолиращо масло за ефективно предотвратяване на суров петрол, саламура и газ от навлизане в компонентите на двигателя.

Всички критични компоненти са подложени на антикорозионно покритие и уплътнение. Нашата автоматизирана поточна линия гарантира прецизно съвпадение на всеки компонент. Всяка електрическа потопяема помпа за готови нефтени кладенци се подлага на пълна симулационен тест в дупка преди доставка.

Основни характеристики на производителността

1. Подходящ за сложни среди на нефтени кладенци

ESP може да се прилага за: дълбоки кладенци, насочени кладенци, кладенци на офшорни платформи, нефтени кладенци с високо ниво на вода, тежък нефт кладенци за термично възстановяване и малки обсадни кладенци.

2. Висок производствен капацитет

Дизайнът на многостепенната центробежна помпа осигурява непрекъснат и стабилен капацитет на повдигане, предлагайки по-добро производство ефективност при високопроизводителни нефтени кладенци в сравнение с традиционното помпено оборудване.

3. Намалени изисквания за повърхностно оборудване

Целият помпен агрегат е монтиран в дупката: намаляване на повърхностното оборудване, намаляване на работния шум и което го прави подходящ за среда с ограничено пространство, като например офшорни платформи.

4. Отлична устойчивост на корозия

За резервоари със съдържание на сяра, високо съдържание на сол и висока температура, материали от легирана стомана и неръждаема стомана, заедно с антикорозионни покрития, може да се използва за подобряване на дългосрочната надеждност на оборудването.

Приложение на 4,5-инчов корпус с минимален вътрешен диаметър 99,6 mm за конфигурация на модула

Приложение на 5,5-инчов корпус с минимален вътрешен диаметър 118,6 mm за конфигурация на модула

Приложение на 7-инчов корпус с минимален вътрешен диаметър 150,4 mm за конфигурация на модула

Приложение на 8-5/8-инчов корпус с минимален вътрешен диаметър 196,2 mm за конфигурация на модула

Приложение на 10-3/4-инчов корпус с минимален вътрешен диаметър 247,9 mm за конфигурация на модула

Какви фактори трябва да се имат предвид при избора на електрическа потопяема помпа?

Изборът на ESP не се основава просто на мощност; изисква цялостно разглеждане на следното:
1. Дълбочина на кладенеца: Колкото по-дълбок е кладенецът, толкова по-висок е напорът и толкова по-голяма е необходимата мощност.
2. Производствени изисквания: Определете броя на етапите на помпата и работния обем въз основа на целевото дневно производство.
3. Свойства на суровия нефт: Включително вискозитет на суровия нефт, съдържание на пясък, водност и съотношение газ-нефт.
4. Условия на сондажа: Включително размер на корпуса, температура, корозивна среда и ъгъл на наклона на сондажа. Чрез цялостно съпоставяне на тези параметри, рисковете от претоварване на ESP, блокиране на газ и ранна повреда могат да бъдат намалени.

Основни сценарии за приложение

Електрическите потопяеми помпи за нефтени кладенци се използват широко в:
Разработване на нефтени находища на сушата
Офшорна платформа за производство на нефт
Дълбок добив на нефтени кладенци
Висоководни водоеми
Проекти за термично възстановяване на тежък нефт
Насочени и хоризонтални кладенци
Те са особено подходящи за проекти за нефтени находища, изискващи дългосрочно непрекъснато производство и висока дневна производителност.

Съвместимост на аксесоарите

Този ESP следва унифицирани стандарти за размери на API, перфектно съвпадащи с поддържащи аксесоари, включително ESP плосък кабел, уплътняващ възел на устието на кладенеца, контролен шкаф с променлива честота, екран в сондажа и разходомер. Стандартен интерфейс реализира бърз монтаж на място, опростява монтажа и по-късната поддръжка на инспекцията, съкращава завършването на кладенеца строителен цикъл.

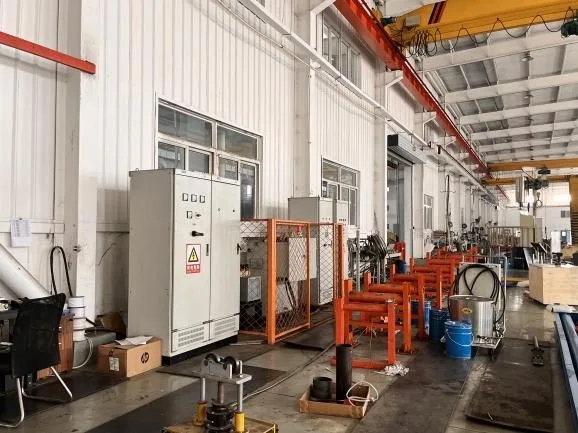

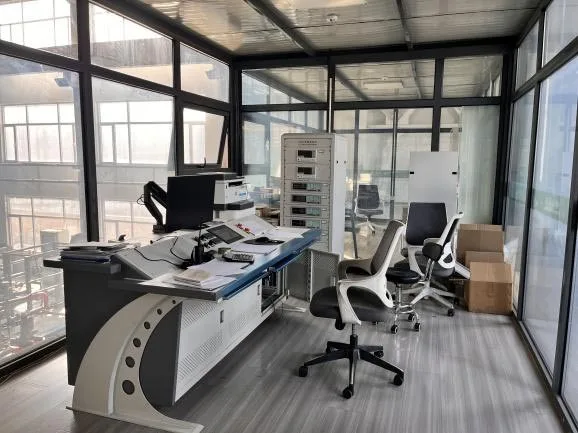

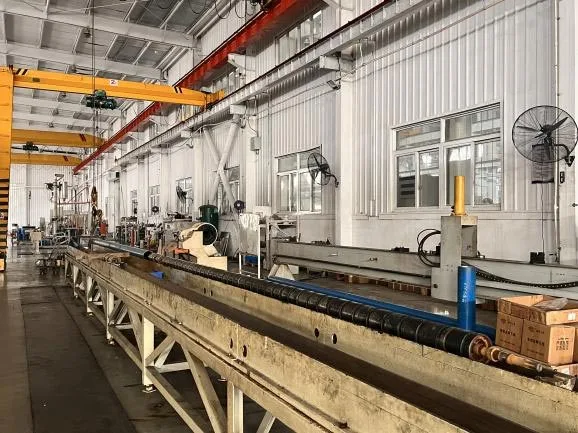

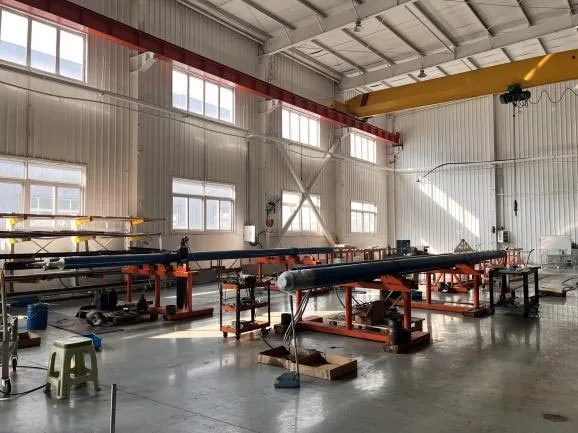

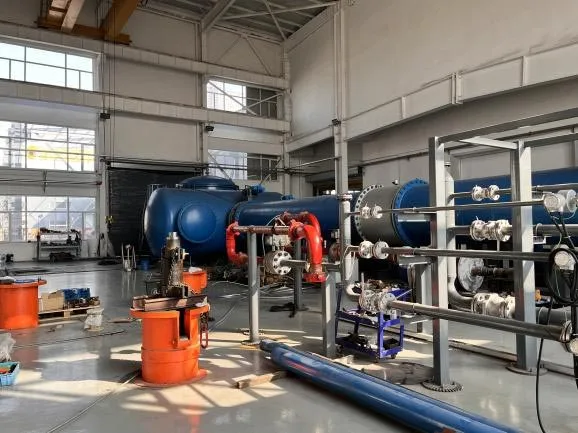

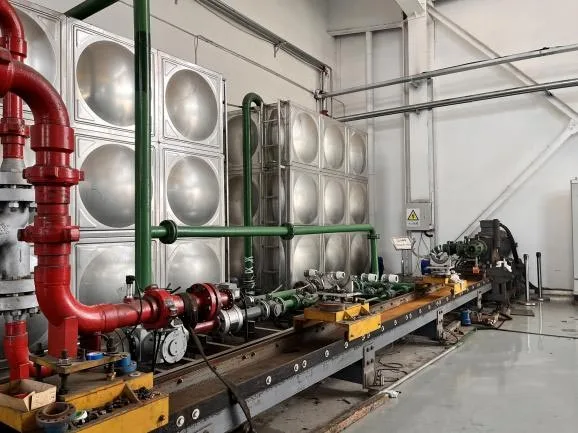

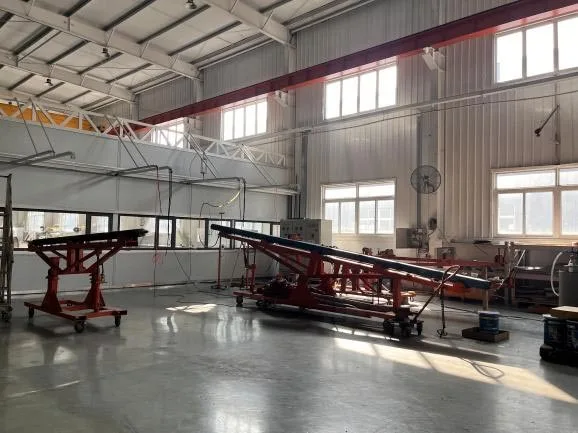

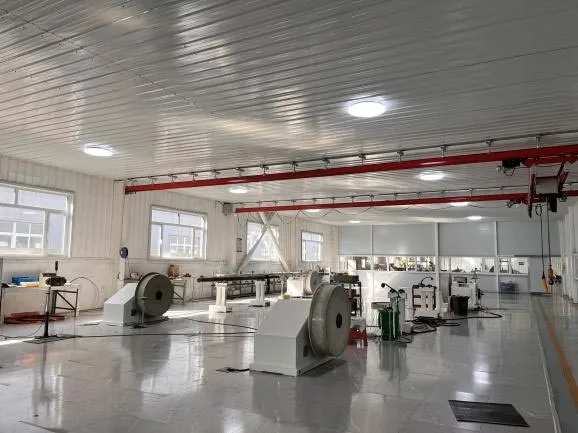

Фабрично производство и контрол на качеството

По време на производството ключовите компоненти преминават цялостни тестове:
Изследване на химичния състав на суровината
Тестване на CNC прецизна обработка
Изпитване за динамично балансиране на ротора
Тестване на изолацията на двигателя
Изпитване на налягането на помпения агрегат
Тестване на ефективността на уплътнението
Пълно тестване на симулация на работа на машината
Всички ESP системи се подлагат на проверка на ефективността, преди да напуснат фабриката, за да се гарантира, че отговарят на дългосрочните оперативни изисквания на петролното поле.

ЧЗВ

Q1: Какви условия на работа отговарят най-много на електрическата потопяема помпа за нефтени кладенци?

A1: Използва се главно за дълбоки нефтени кладенци, тежки нефтени кладенци и офшорни производствени кладенци. Осигурява стабилен изкуствено повдигане с висок поток в тесен корпус и високотемпературни среди в дупки.

Q2: Как ESP устоява на корозия от пластовия солен разтвор?

A2: Ключовите компоненти на потока и трансмисията използват материал от сплав против сяра с антикорозионно покритие. Вграденият протекторът изолира корозивната течност за защита на сърцевината на двигателя, постигайки дългосрочна работа под земята.

Q3: Можем ли да коригираме параметрите на помпата за специални изисквания на резервоара?

A3: Да. Ние предлагаме професионална OEM електрическа потопяема помпа за обслужване на нефтени кладенци, персонализиране на степени на помпата, мощност на двигателя и антикорозионни степени според дълбочината на сондажа, суровия вискозитет и състава на пластовата вода.

Защо да изберете нашата ESP система?

Ние сме специализирани в производството на изкуствено повдигащо оборудване за петролни находища, предоставяйки цялостни решения за конфигурация на ESP пригодени за различни условия на сондаж.

Нашите предимства включват:
Поддръжка за различни размери на корпуса
Предоставяне на цялостни системи, включително помпи, двигатели и протектори
Поддръжка за персонализирани материали, устойчиви на корозия
Посрещане на нуждите както на наземни, така и на офшорни приложения за нефтени находища
Предлагане на OEM производствени услуги
Комплексна система за доставка на резервни части
Пълно тестване на ефективността преди изпращане

От избора на оборудване и съвпадение на системата до поддръжката след продажба, ние предоставяме стабилен и надежден ESP решения за клиенти на петрол и газ по целия свят.
