Натрупването на вода е едно от основните предизвикателства, засягащи ефективността и безопасността на добива. Излишни подземни води, валежи, и подземното просмукване може да прекъсне производството, да повреди оборудването и да увеличи оперативните разходи.

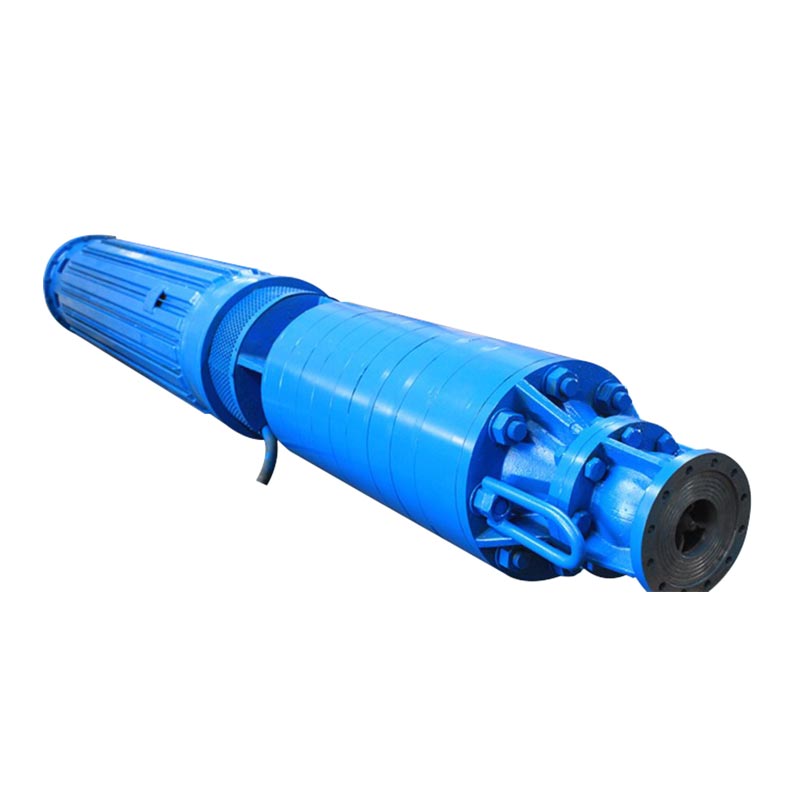

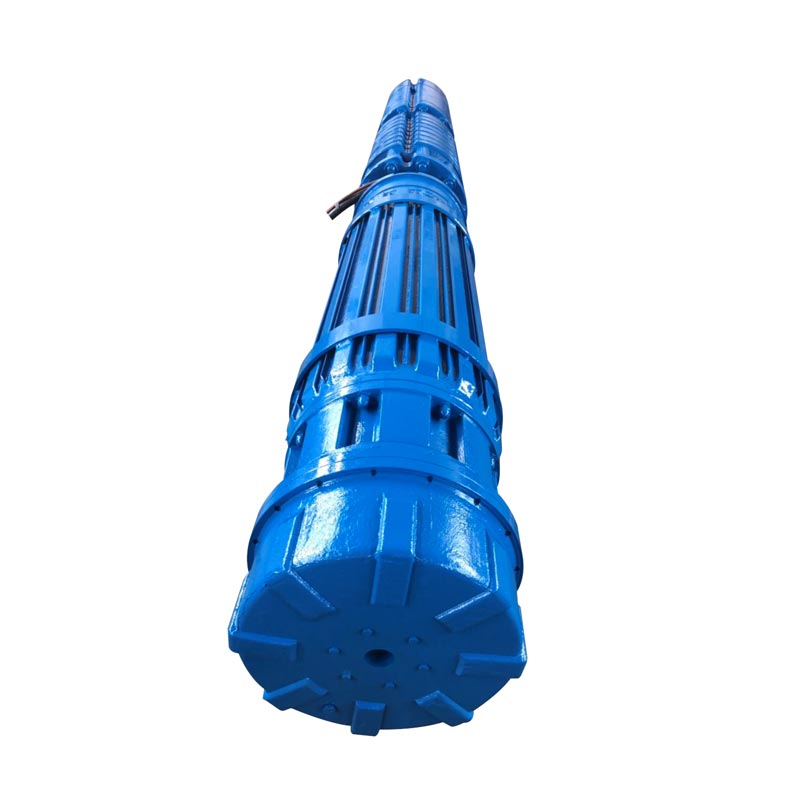

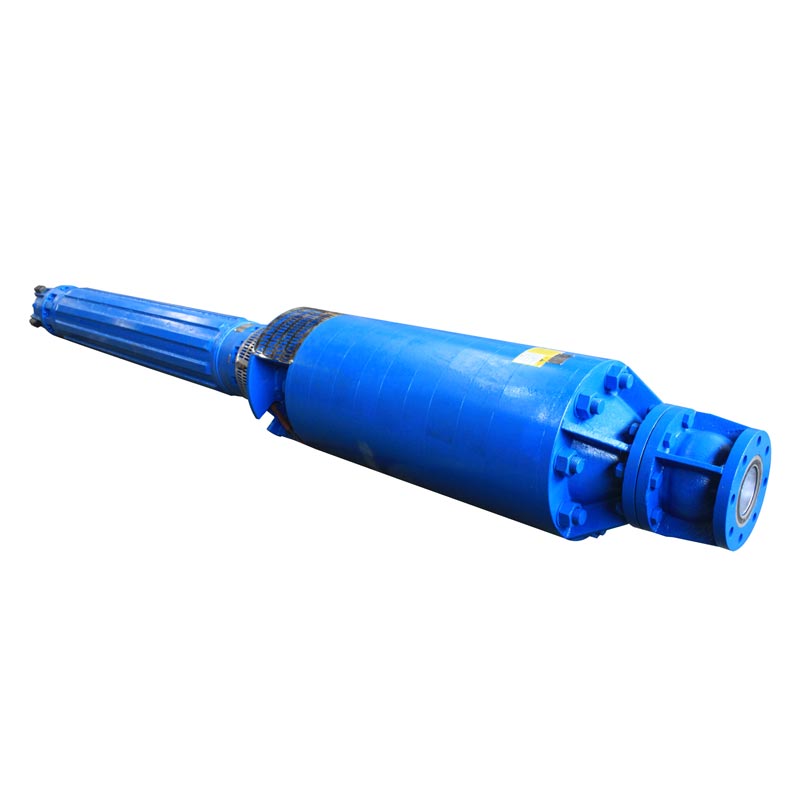

Дренажната потопяема минна помпа е проектирана за тежкотоварни приложения за обезводняване на мини, където непрекъснато необходима е работа и дълъг експлоатационен живот. Проектиран с високоефективна центробежна хидравлична система и здрав технология за потопяем двигател, тя осигурява стабилно отстраняване на вода дори в дълбоки мини, големи открити ями и среда съдържащи абразивни частици.
От въглищни и медни мини до места за добив на злато, калай и диаманти, тази помпа осигурява надежден дренаж производителност при взискателни условия.
Колкото по-ниско е натоварването на уреда от аксиална тяга и изтеглени твърди частици и тиня, толкова по-висока е работната надеждност.
Колкото по-висока е експлоатационната надеждност, толкова по-дълъг е експлоатационният живот. За потопяеми моторни помпи с HDM, които могат да бъдат 10 години или повече.
Колкото по-дълъг е експлоатационният живот и колкото по-висока е ефективността (до 90% плюс), толкова по-ниски са оперативните разходи.
Капацитет на потока Q: до 6000 m'/h (26500 US gpm)
Напорна височина H: до 1500 m (5000 ft)
Налягане p: до 150 бара (2200 Psi)
Обороти n: до 3600 об./мин
Данни за производителността на двигателя:
Честота: 50 Hz/ 60 Hz
Напрежение V: до 14000 волта
Мощност на двигателя P: до 5000 kW (6700 HP)
Скорост n: до 3600rpm
Температура t: до 100 ℃
Материали: Материалите се избират индивидуално според вашите изисквания, включително сив чугун, сферографитен чугун, бронз, алуминиев бронз, дуплексна неръждаема стомана.
(1) Потопяемата помпа разполага с центробежно работно колело и конструкция с радиална направляваща лопатка; по време на работа течността се всмуква радиално и се изпуска радиално;
(2) Тази потопяема помпа се състои главно от работно колело, уплътнителен пръстен, горна и долна направляваща лопатка, горна и долна междинни секции, смукателна секция, нагнетателна секция, вал на помпата, горен аксиален лагер, втулка на направляваща лопатка и междинна преходна секция.
(3) Работната камера на помпата се състои от работно колело, направляващи лопатки и междинни секции. Работното колело, лагерните втулки и стоманените втулки образуват роторния възел, докато плъзгащите лагери са монтирани в смукателната секция, нагнетателната секция и междинната преходна секция, за да поддържат въртящия се роторен възел.
(4) За да се балансират аксиалните сили, работните колела са разположени симетрично: горното работно колело се върти по посока на часовниковата стрелка, докато долното работно колело е монтирано в обратна посока. Аксиалните сили, генерирани от работните колела по време на работа, се компенсират взаимно и всяка остатъчна аксиална сила се поема от аксиалния лагер, свързан към двигателя, като по този начин се удължава експлоатационният живот на модула.
(5) Роторът се позиционира с помощта на радиалното рамо на съединителя на помпата, за да се подравни със съединителя на корпуса на лагера на двигателя и се закрепва аксиално с болтове, за да образува твърда връзка.
(1) Моторът се състои от статор, ротор, горни и долни направляващи лагери, опорни лагери, основа, удължително уплътнение на вала монтаж и други компоненти.
(2) Удължението на вала на двигателя е уплътнено с помощта на подсилено с гума маслено уплътнение и механично уплътнение.
(3) В долната част на двигателя е монтиран гумен разширителен мехур, за да балансира налягането между вътрешната кухина и външната вода, когато се появят термично разширение и свиване вътре в двигателя или когато нивото на външната вода се колебае. Долната част на двигателя е облицована с устойчива на корозия поцинкована ламарина метал.
(4) Външната повърхност на корпуса на двигателя включва охлаждащи ребра и канали за охлаждаща вода. По време на работа, вътрешността на двигателя се пълни с вода, която циркулира от работното колело в долната част на ротора, за да се гарантира еднаква вътрешна температура. В същото време високоскоростният воден поток над външната повърхност на двигателя се разсейва топлина от корпуса, охлаждащите ребра и повърхностите на водните канали.
(5) Намотките на статора на двигателя използват високоволтов, водоустойчив изолиран проводник, който предлага отлична температура устойчивост и изолационни свойства. Жиците за намотаване са свързани към захранващ кабел с високо напрежение, водоустойчив. Освен това към повърхността на краищата на намотките са прикрепени температурни сензори за наблюдение на водата температура около тях. Температурните сензори са свързани към четирижилен кабел; и двата кабела се прекарват през изходните отвори за кабели в горния водач корпус на лагера.
(6) Роторът е короткозамъчен, като клетката е от медни проводници.
(7) Корпусите на горния и долния направляващ лагер са снабдени с лагерни черупки, а аксиалният лагер е монтиран на долния край на ротора. Комплектът на аксиалния лагер се състои от горен и долен аксиален лагер и плъзгащ плоча, която се използва за поддържане на аксиални сили; горният аксиален лагер е сегментиран пръстеновиден тип, докато долният аксиалният лагер е сегментиран секторен тип.
Ефективно отстраняване на подпочвените води от подземните въглищни мини.
Подходящ за дренажни системи за добив на мед, злато, калай и диаманти.
Справя се с натрупването на валежи и контролира подземните води в големи минни ями.
Конфигурация с високо налягане за дълбоки подземни операции.
Помпата е предназначена за руднична вода, съдържаща подземни води, утайки и суспендирани частици. Избор на материал може да се персонализира според водните условия.
В зависимост от конфигурацията, помпата може да постигне напор на доставка до 1500 метра, което я прави подходяща за дълбоки мини дренажни приложения.
Обичайните материали включват чугун, сферографитен чугун, бронз, алуминиев бронз и дуплексна неръждаема стомана. The изборът зависи от изискванията за корозия и абразия.
да Хидравличната производителност на помпата, напрежението на двигателя, мощността, материалите и конфигурацията могат да бъдат персонализирани според изисквания на проекта.
